Description – eShel

est votre solution de spectroscopie échelle à fibre optique pour vos projets astronomiques, développé sur la base d’une forte expertise en spectroscopie et en observation pratique en astronomie (notamment avec les spectroscopes échelle NARVAL et MUSICOS). Cette expérience pratique se retrouve dans la solution complète eShel.

Christian Buil, reconnu dans le domaine de la conception de nombreux accessoires d’astronomie, a conçu le schéma optique du eShel. Michel Pujol, un expert en Tcl/Tk, a écrit le logiciel eShel basé sur la plateforme AudeLA. Ensemble, nous vous proposons le premier ensemble commercial de spectroscopie échelle destiné à l’astronomie.

Le choix a été fait de proposer une solution à fibre optique afin d’augmenter la précision des mesures de vitesse radiale et pour un meilleur confort d’utilisation.

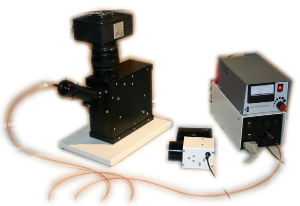

La solution est constituée de 4 modules principaux:

Bonnette d’injection de fibre & de guidage

• adaptation télescope par pas T-M42
• tirage ~45mm
• miroir avec trou de 50µm dans la version f/6 (une version 75µm f/9 existe – nous contacter pour plus de détails)
• entrée pour flux de calibration (miroir activé à distance)
• fibres optiques:
  → fibre objet 50µm, 20 mètres
  → fibre calibration 200µm, 20mètres
  → protection métallique/PVC
  → connecteurs FC
  → caméra de guidage (Monture C)

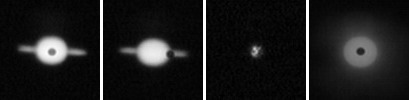

	Images de guidage sur Saturne, une étoile, le Thorium

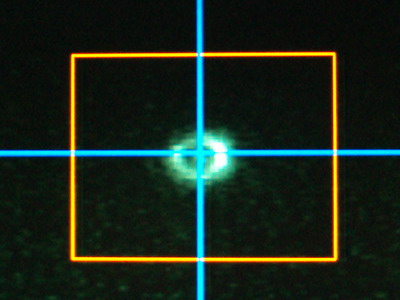

	autoguidage sur une étoile

Module de calibration

• lampe Thorium-Argon avec son alimentation haute tension
• lampe continue pour le traitement du blaze
• contrôle électronique pour l’acquisition automatique des images de référence

Spectroscope échelle

• spectroscope échelle
  → collimateur f=125mm (f/5)
  →réseau échelle R2 haute performance
  →prisme pour dispersion croisée
  → objectif 85mm f/1.8
• compact
• pouvoir de résolution élevé R=10000
• domaine visible (environ 450-700nm)
• fibre 50µm, optimisé pour télescope <1 mètre
• choix de caméra d’acqusition

Logiciel spécifique eShel

• facile à utiliser
• basé sur le logiciel AudeLA ‘opensource’, écrit en Tcl/Tk
• fonctionne sous MS Windows
• multi-langue
• contrôle à distance des différents modules
• réduction des spectres juste après l’acquisition
• format FITS multi-HDU
• exportation des ordres individuels ou du spectre combiné

Exemple de spectre calibré de beta Persei, entre H-beta et H-alpha

Spectre de delta Sco (étoile Be). Notez la raie H-alpha en émission.
Canon 40D, 9 x 300 s, télescope de 0,2m (C.Buil)

La solution permet de nombreuses applications:

• suivi des étoiles Be
• nébuleuses planétaires
• classification spectrale des étoiles
• classification d’astéroïdes
• géologie lunaire
• composition de planètes
• mesure d’abondance
• novae
• RR Lyrae
• Herbig Ae/Be
• T Tauri
• Wolf Rayet
• etc…

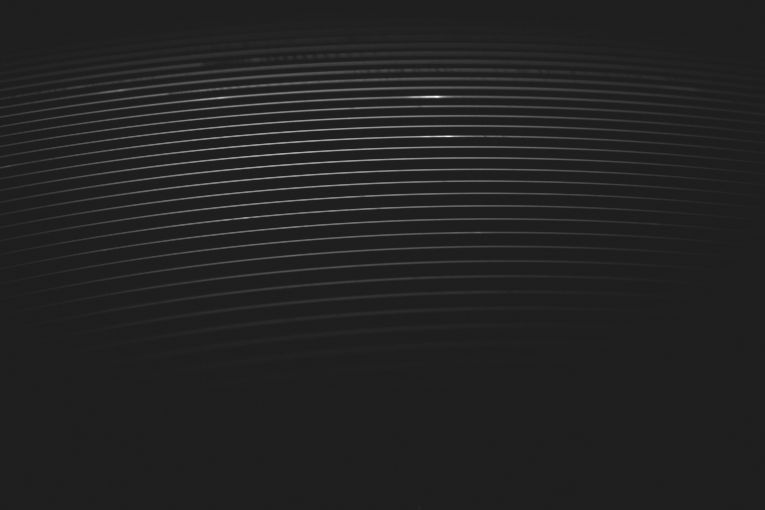

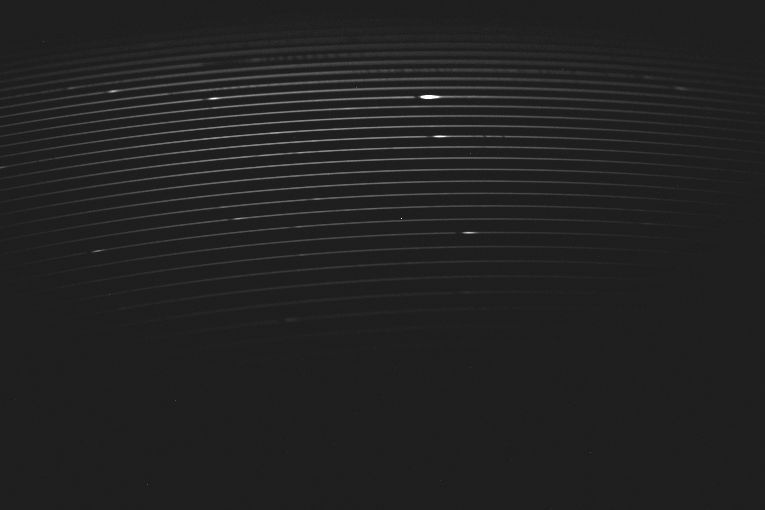

beta Lyr – Shelyak [:-)] & P Cygni – 7 x 300 s / 0.2 m tel.

Voici un bon exemple de suivi d’une étoile pulsante (BW Vul, images brutes, poses de 5min, télescope de 60cm f/3.5 au Pic du Midi; caméra ccd QSI516).

Le spectrogramme de BW Vul sur environ 5h autour du doublet du Sodium:

Liens externes

• Revue du eShel par Christian Buil: http://astrosurf.com/buil/eshel3/review.htm
• Mesure d’exoplanètes: http://astrosurf.com/buil/extrasolar/obs.htm
• Mesure de tau Boo (et méthode): http://astrosurf.com/buil/tauboo/exoplanet.htm
• Suivi régulier d’epsilon Aurigae: http://astrosurf.com/buil/star/epsaur/epsaur.htm
• Suivi de différentes étoiles: http://astrosurf.com/buil/star/index.htm
• Etude de RR Lyrae réalisée par Christian Buil avec un des premiers prototype du spectrographe eShel: http://astrosurf.com/buil/rrlyr/obs.htm
• Nova KT Eri (2009): http://astrosurf.com/buil/nova_eri2009/obs.htm
• V407 Cyg (sursaut en 2010): http://astrosurf.com/buil/v407cyg/obs.htm
• Sodium sur Io: http://astrosurf.fr/buil/io_sodium/obs.htm
• Illustration d’une nuit typique d’observation: https://www.shelyak.com/dossier.php?id_dossier=71&lang=2
• présentation eShel sur Meade 16″: http://gabalou.canalblog.com/archives/2012/09/09/25067889.html

Logiciels & Documentation

• Manuel d’installation (anglais)
• Documentation utilisateur (anglais)

Vous pouvez utiliser une version beta de AudeLA qui inclut désormais le module eShel en standard:

http://sourceforge.net/projects/audela/files/audela/current-development/

Il est probable que vous ayez besoin d’installer vcredist_x86 , un logiciel Microsoft, pour qu’AudeLA fonctionne.

Pour une étude personnalisée du eShel, envoyez un courrier électronique avec la description de votre équipement et de votre projet à: contact@shelyak.com
