Fibre objet 50µm

UGS : ND Catégories : ,

198,00 426,00

Fibre objet et calibration  pour système de spectroscopie échelle à fibre optique et en particulier le spectroscope eShel.

Relie la bonnette au spectroscope ou la bonnette au module de calibration

Effacer

Une fibre optique est un « tube de verre » par lequel on peut transporter de la lumière quasiment sans pertes et sans dégradation. C’est un système qui permet de déporter le spectroscope (qui décompose la lumière) du télescope (qui la collecte).

Les fibres optiques proposées par Shelyak Instruments sont optimisées pour un usage en astronomie, et particulièrement avec le système eShel.

Les principales caractéristiques sont les suivantes :

  • Fibre multimode, ouverture numérique : NA = 0,22
  • Diamètre de cœur :
    > 50µm pour les fibres « Objet »
    > 200µm pour les fibres d’étalonnage
  • Longueurs standards de 5, 10 ou 20m. Autres longueurs (jusqu’à 50m) sur demande.
  • La fibre est gainée par extrusion, pour garantir la meilleure solidité (c’est la gaine qui porte les éventuels efforts de traction).
  • En outre, une gaine inox de diamètre 5mm, assure une protection optimale… même de nuit (pas de risque de casse si on marche sur la fibre optique).

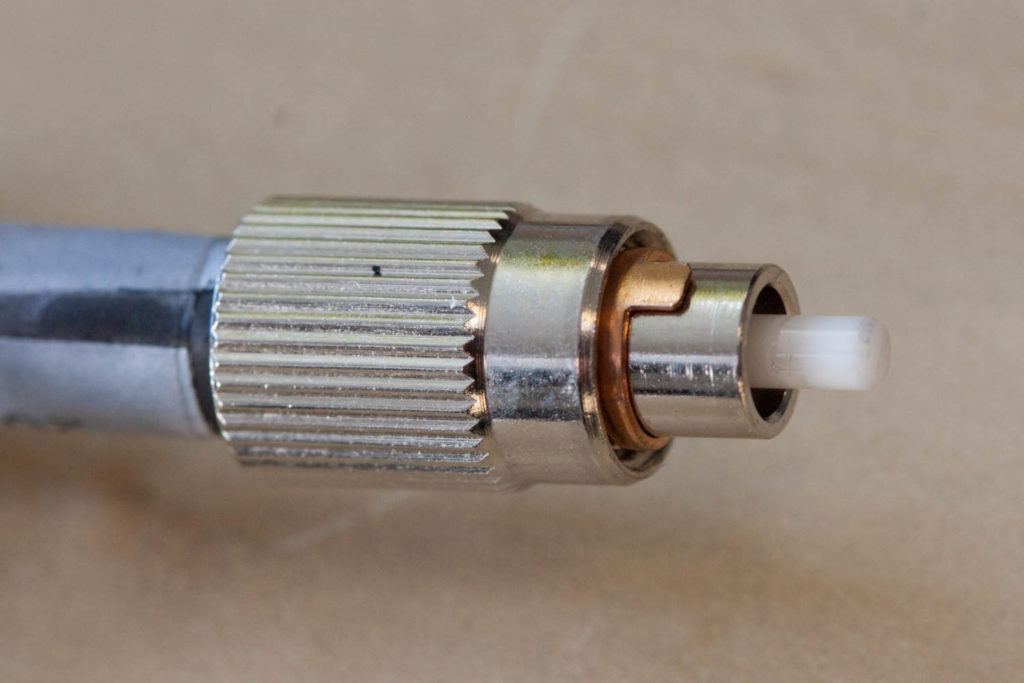

  • Connecteur de type FC à chaque extrémité (voir image ci-dessous). C’est un connecteur qui possède un index assurant un repositionnement angulaire identique à chaque démontage/remontage.

  • Atténuation < 0.5 dB, c’est à dire que la transmission est supérieure ou égale à 90%. Note : c’est principalement dans les jonctions, au niveau des connecteurs, que se font les pertes. La fibre en elle-même à une transmission proche de 100% (sur le domaine visible 400-800nm) sur une longueur de quelques dizaines de mètres. En conséquence, cette atténuation (<0.5dB) est valable quelque soit la longueur de fibre optique (5, 10 ou 20m).

Pour les fibres optiques « objet », nous utilisons depuis octobre 2017 des fibres « High-OH », qui offrent une excellente performance dans le bleu voire le proche UV (utilisable à partir de 380-400nm), jusqu’à l’infra-rouge (800nm et plus)

Longueurs possibles : 5, 10 et 20 mètres, protection inox.
Connecteurs : FC-FC
