Kit optique pour spectroscope Star’Ex BR

Star’Ex est un projet proposé par Christian Buil, dans la lignée de Sol’Ex. Un site dédié vous donne toutes les informations nécessaires pour assembler et exploiter cet instrument. Vous fabriquez les pièces en impression 3D (ou vous les faites réaliser par un spécialiste), puis vous assemblez l’instrument avec les éléments optiques de ce kit. Tous les éléments optiques nécessaires pour faire un Star’Ex LR sont inclus dans ce kit : fente, réseau, lentilles, éléments de guidage, etc. Vous trouverez plus d’informations ici sur le projet Sol’Ex & Star’Ex.

Exemple de spectre obtenu avec un Star’Ex LR – VIS :

Exemple de spectre obtenu avec un Star’Ex LR – IR :

• Résolution @650 nm : R = 650 typique avec une fente de 23 microns (R = longueur d’onde / finesse spectrale)
• Domaine de longueur d’onde :
  Pour le Star’Ex LR – VIS : 400 nm – 700 nm
  Pour le StarEx LR – IR : 650 nm – 1 000 nm
• Rapport de réduction interne : 1 : 1 Le colimateur et l’objectif ont tous deux une focale de 80 mm

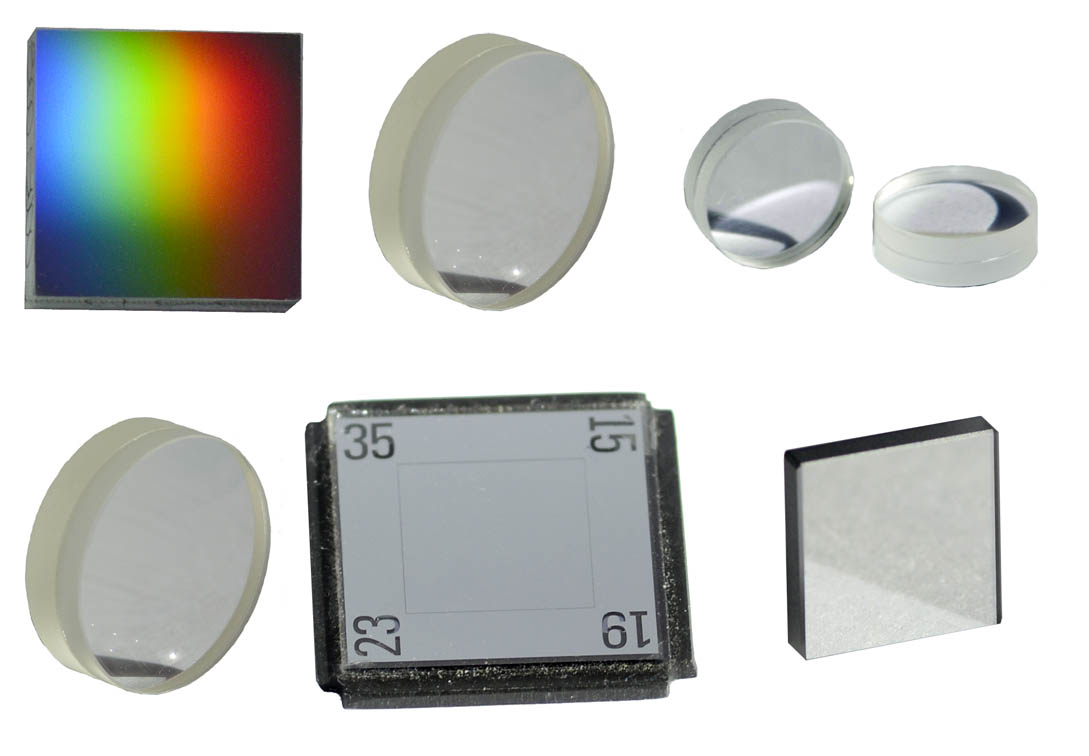

Kit optique Star’Ex LR – VIS

• [OP0158] Réseau 300 tr/mm blasé à 500 nm
• [OP0080] Deux doublets d’un diamètre de 12,5mm et d’une focale de 50mm
• [OP0010] Miroir de 15x15mm épaisseur 3mm
• [SE0116] Fente multi largeurs 4 positions de 15/19/23/35 µm
• [OP0176] Doublet d’un diamètre de 25,4mm et d’une focale de 80mm
• [OP0182] Doublet optimisé dans le visible (VIS) d’une focale de 80 mm

Kit optique (complémentaire) Star’Ex LR – IR

• [OP0167] Réseau 300 tr/mm blasé à 1000 nm
• [OP0184] Filtre d’ordre à 570 nm de 25mm de diamètre et de 2mm d’épaisseur
• [OP0183] Doublet optimisé pour le proche Infrarouge (IR) d’une focale de 80 mm

Tableau de synthèse des divers kits

Article détaillant Sol’Ex & Star’Ex

Site du projet Sol’Ex & Star’Ex
