Kit optique pour spectrohéliographe Sol’Ex

486,00  TTC - 405,00  HT

Ce kit optique vous permet de fabriquer un Sol’Ex Haute Résolution (HR) en impression 3D. Il est totalement compatible avec les fichiers d’impression 3D disponibles sur le site de Christian Buil et aussi des kits mécaniques proposés par la société Azur3dPrint.
Le Sol’Ex vous permet de faire de magnifiques images du Soleil, à n’importe quelle longueur d’onde dans le domaine visiblle (400 – 700nm).

Attention : ce kit ne contient que les éléments optiques (voir l’onglet “Composition”) : les pièces en impression 3D et les éléments complémentaires (adaptateurs, caméras, etc) ne sont pas inclus.

Complétez votre kit avec les produits ci-dessous :

Fentes

Fentes : spécifications techniques

Description Ref Shelyak Inclus

Material (% reflexion)

Taille miroir

Traitement AR

Commentaire
Fente large Sol’Ex SE0116 Pour utilisation sur un télescope (Focale > 500mm)

Tout savoir sur le produit :

Description

Avec Sol’Ex (Solar Explorer), réalisez vous-même votre instrument d’imagerie solaire en impression 3D.

Attention : ce kit ne contient que les éléments optiques (voir l’onglet Composition). Vous devez vous procurer par ailleurs les pièces en impression 3D ainsi que les autres éléments (caméras, accessoires, etc).

Avec Sol’Ex (Solar Explorer), faites d’incroyables images du Soleil, comme si vous disposiez d’un filtre particulièrement étroit (0.3 Ångström typiquement), nettement plus étroit que n’importe quel filtre du commerce, ce qui va produire des vues très contrastées de la chronosphère. En outre, vous pouvez choisir la longueur d’onde de votre image (H-alpha, H-beta, sodium, hélium, calcium… tout le domaine visible est accessible).





Le projet Sol’Ex :

Sol’Ex est un petit instrument à construire soi-même, avec des pièces en impression 3D. Il s’agit d’un projet proposé et animé par Christian Buil. Le site web du projet Sol’Ex donne tous les détails pratiques pour le montage et l’utilisation sur le terrain. Sol’Ex doit être installé sur une petite lunette astronomique (d’une focale de 400mm max, pour voir tout le Soleil en une seule image, mais une focale plus longue est possible et donnera des images plus détaillées de portions du disques). Ce projet inclut un logiciel de traitement automatique des images : le résultat apparaît à l’écran en quelques clics. Sol’Ex fonctionne sur le principe du spectrohéliographe : l’image se construit ligne à ligne en faisant défiler l’image du Soleil à l’avant de l’instrument (c’est le même principe qu’une photocopieuse, sauf que la copie est ici une image du Soleil)



Le kit optique Sol’Ex proposé ici par Shelyak rassemble tous les éléments optiques nécessaires à la fabrication de l’instrument : fente, réseau, lentilles, etc. Vous devrez-vous procurez indépendamment les pièces en impression 3D ou les fabriquer vous-même si vous disposez d’une imprimante (fichiers STL disponibles sur le site Sol’Ex). Vous trouverez plus d’information sur le projet Sol’Ex & Star’Ex dans cet article ici.



Aller plus loin… :

Après vous être familiarisé avec Sol’Ex, vous comprendrez que cet instrument peut aussi être tourné vers les (autres) étoiles. Sol’Ex se tranforme alors en Star’Ex (Star Explorer), un petit spectrographe à très Haute Résolution (HR). Quelques éléments optiques complémentaires sont nécessaires pour transformer un Sol’Ex en Star’Ex. C’est l’objet du kit optique complémentaire (ES0030 – kit complémentaire Star’Ex HR). Vous pouvez aussi dès maintenant opter pour le kit optique Star’Ex Haute résolution, qui contient l’ensemble des éléments pour faire un Sol’Ex, puis le transformer en Star’Ex HR.

Spécifications

  • Résolution à 650 nm avec fente de 10 micron de large : 0.03 nm
  • Domaine de longueur d’onde : 400 nm – 700 nm
  • rapport de réduction interne : 125 : 80
  • Fente 10µm pour la résolution maximale (Sol’Ex), ou fente de 15, 19, 23 ou 35µm selon votre lunette ou télescope (Star’Ex)

Ces spécifications techniques concerne l’instrument Sol’Ex une fois monté (et non le kit optique).

Composition

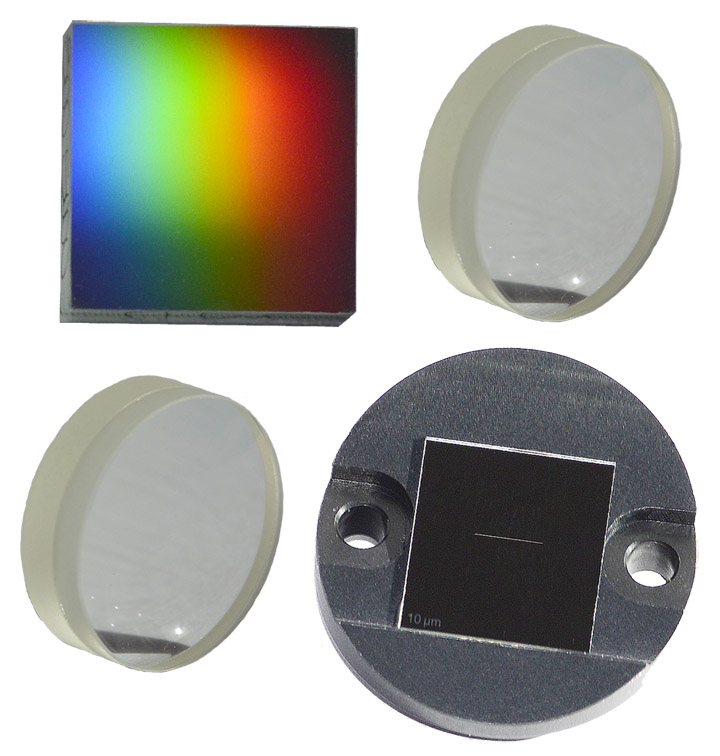

Kit optique Sol’Ex :

  • [OP0176] Doublet colimateur d’un diamètre de 25,4mm et d’une focale de 80mm
  • [OP0181] Doublet objectif d’un diamètre de 25,4mm et d’une focale de 125mm
  • [OP0177] Réseau holographique de 2400 tr/mm de 25 x 25mm
  • [SE0253] Une fente réfléchissante de 10 µm de large et de 4,5mm de longueur sur support

Applications

Les Applications :

  • Avec le Sol’Ex vous pourrez prendre des images magnifiques du soleil, mais aussi étudier les taches solaire et protubérances à la surface du Soleil en suivant son évolution au cours du temps.
  • La résolution est telle que vous pouvez même mesurer les mouvements à la surface du Soleil (et sa rotation) par effet Doppler.
  • Le fait de monter et régler vous-même l’instrument vous permet de bien en comprendre son fonctionnement optique ; c’est simple et très pédagogique. A tel point que Sol’Ex a toute sa place dans un environnement scolaire ou universitaire ; ainsi que dans toutes les associations d’astronomie ou de vulgarisation des sciences.
