Kit optique Star’Ex Haute Résolution

210,00 582,00

EN RUPTURE DE STOCK – réapprovisionnement en cours.
Il reste possible de précommander dès aujourd’hui et la livraison sera effectué dès réceptions des pièces et par ordre de commande

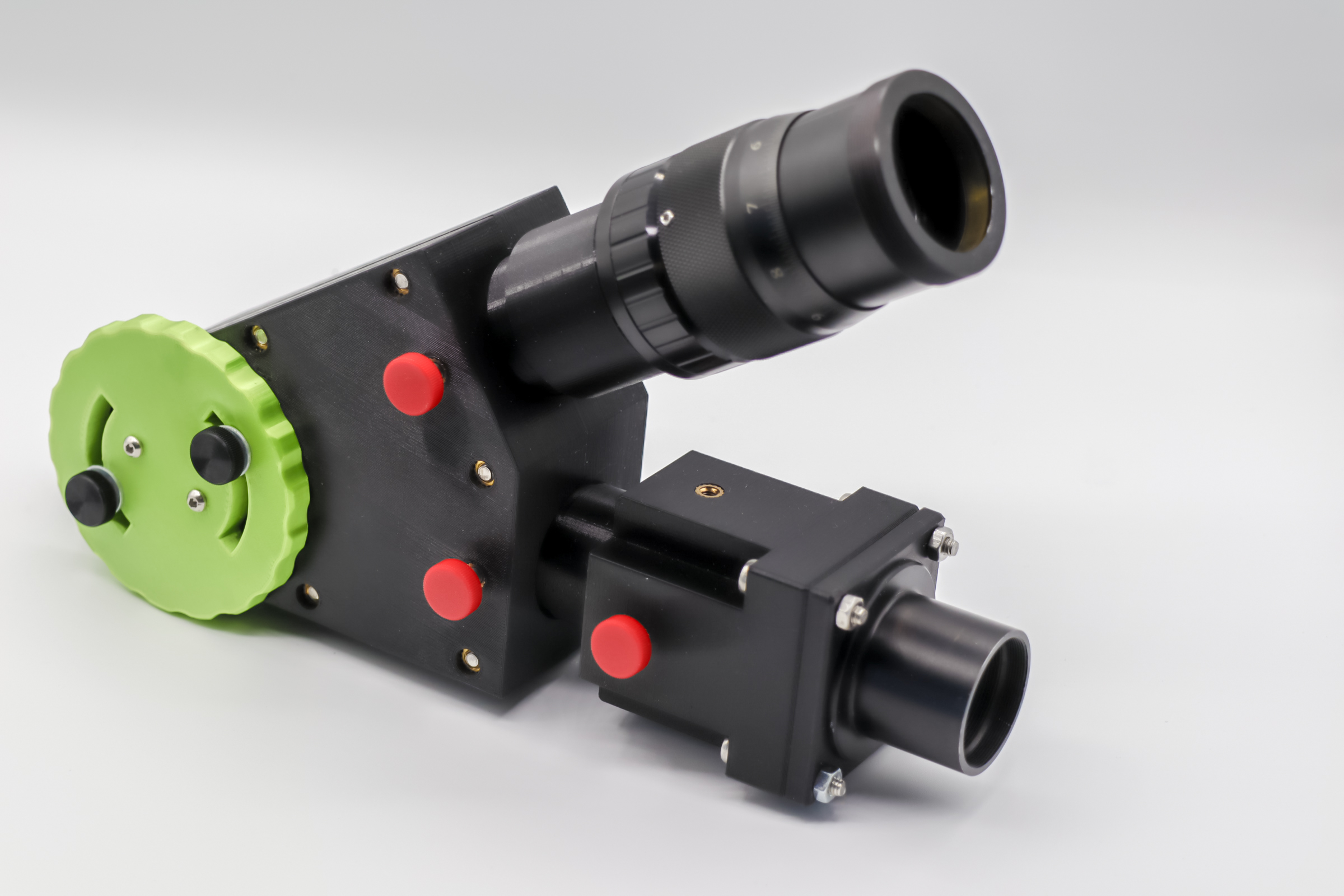

Kit optique Star’Ex Haute Résolution (HR) : tous les éléments optiques pour réaliser vous-même votre instrument Star’Ex HR, et faire vos premiers spectres d’étoiles

Kit optique Star’Ex HR – ES0031 : 582€ TTC
Kit optique complément Star’Ex HR – ES0030 : 210€ TTC

UGS : ND Catégories : ,

Avec Star’Ex (Star’Explorer), réalisez vous-même votre premier spectrographe Haute Résolution (HR) pour observer le spectre des étoiles et non pas seulement des images de celles-ci !



Le projet Star’Ex :

Star’Ex est un projet proposé par Christian Buil, dans la lignée de Sol’Ex. Un site dédié vous donne toutes les informations nécessaires pour assembler et exploiter cet instrument.
Vous fabriquez les pièces en impression 3D (ou vous les faites réaliser par un spécialiste), puis vous assemblez l’instrument avec les éléments optiques de ce kit.

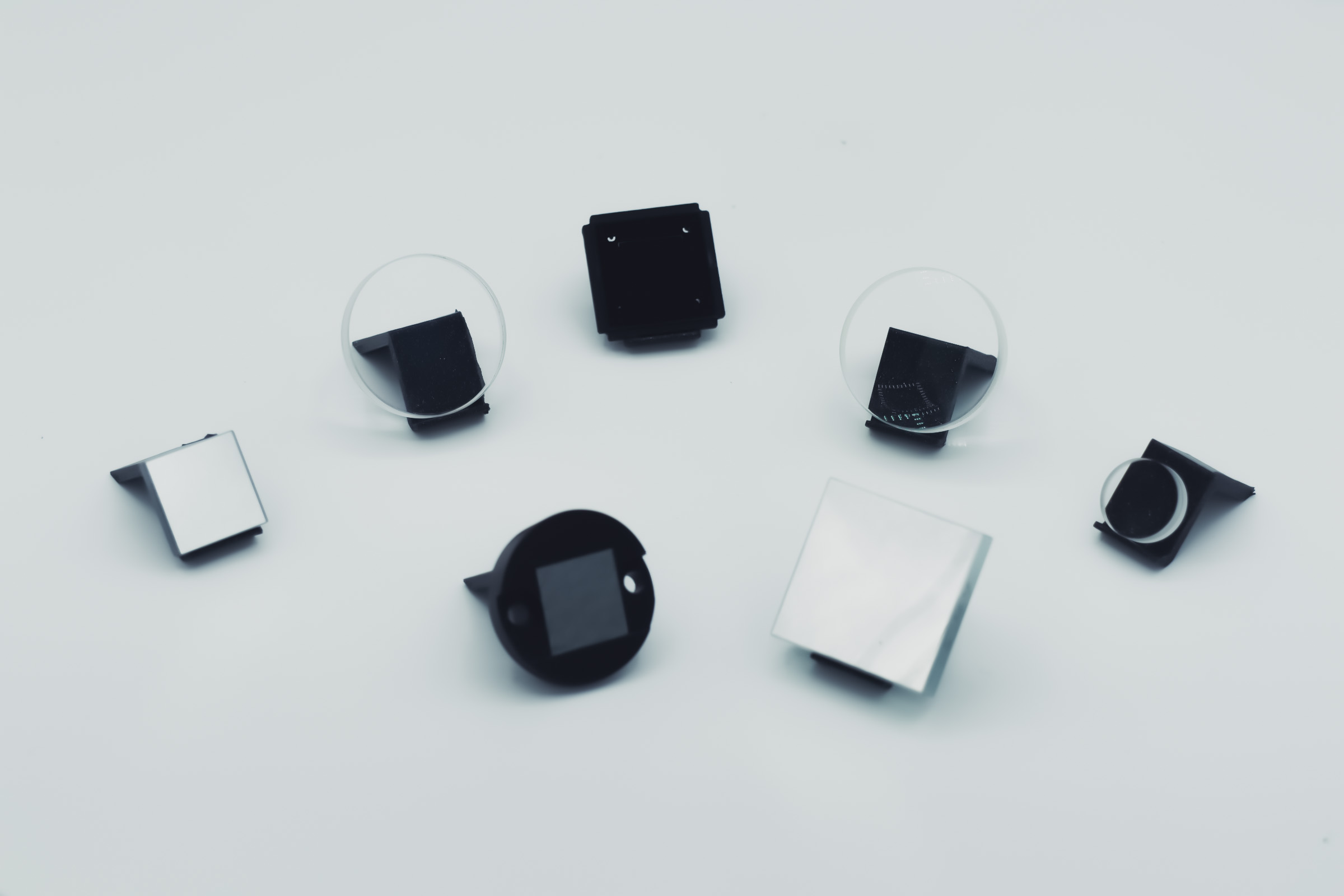

Tous les éléments optiques nécessaires pour faire un Star’Ex HR sont inclus dans ce kit : fente, réseau, lentilles, éléments de guidage, etc.
En outre, un dispositif haute-performance offre plusieurs largeurs de fente « fente large » pour adopter la configuration Star’Ex à la taille de votre télescope et à la résolution spectrale souhaitée.



Note : avec ce kit optique, vous avez également tous les éléments nécessaires pour réaliser un Sol’Ex (nous vous recommandons de commencer par faire un Sol’Ex : ce serait dommage de se priver de merveilleuses images du Soleil !). Vous trouverez plus d’informations ici sur le projet Sol’Ex & Star’Ex.



Vous avez déjà un Sol’Ex ? :

Procurez-vous seulement le kit optique « complément Star’Ex HR » et transformez ainsi votre Sol’Ex en Star’Ex

Exemple de spectre obtenu avec le Star’Ex HR :



Kit optique Star’Ex HR

Ref : [ES0031]

Pour la partie Sol’ex :

  • [OP0176] Doublet d’un diamètre de 25,4mm et d’une focale de 80mm
  • [OP0181] Doublet d’un diamètre de 25,4mm et d’une focale de 125mm
  • [OP0177] Réseau holographique de 2400 tr/mm de 25 x 25mm
  • [SE0253] Une fente réfléchissante de 10 µm de large et de 4,5mm de longueur sur support

Pour la partie guidage / Star’Ex

  • [OP0080] Deux doublets d’un diamètre de 12,5mm et d’une focale de 50mm
  • [OP0010] Miroir de 15x15mm épaisseur 3mm
  • [SE0116] Fente multi largeurs 4 positions de 15/19/23/35 µm



Kit optique complément Star’Ex HR

Ref : [ES0030]

  • [OP0080] Deux doublets d’un diamètre de 12,5mm et d’une focale de 50mm
  • [OP0010] Miroir de 15x15mm épaisseur 3mm
  • [SE0116] Fente multi largeurs 4 positions de 15/19/23/35 µm
  • Résolution spectrale : R = 700 à R = 30 000 suivant la largeur de fente choisie (R =  longueur d’onde / finesse spectrale)
  • Domaine de longueur d’onde : 400 nm – 700 nm
  • rapport de réduction interne : 125 : 80
  • Fente 10µm pour la résolution maximale ou fente à largeur modulable de 15, 19, 23 ou 35µm selon votre lunette ou télescope.

Avec un équipement modeste (petite lunette, petite caméra CMOS), vous pourrez réaliser des spectres à très haute résolution sur des objets brillants, c’est à dire voir des détails infimes dans le profil d’une raie d’absorption ou d’émission.



Vous pourrez également mesurer les vitesses radial par effet Doppler, des évolutions dans le profil d’une raie en particulier, la mise en évidence d’un compagnon d’une étoile binaire, voir mesurer un champ magnétique par l’ajout d’un système de polarisation de la lumière tel que décrit dans l’article de Guillaume Bertrand.



En passant sur un télescope de plus gros diamètre, Il faudra ajuster la largeur de la fente en fonction de la focale de votre télescope grâce à la fente à 4 positions livrée avec ce kit. Plus la focale est grande et plus la fente devra être large. Un plus gros télescope vous permettra d’avoir des spectres d’objets plus faibles.



Note : Quant on travaille à haute résolution, on disperse beaucoup le flux de lumière qui arrive sur le capteur et donc on est limité à réaliser des cibles d’objets lumineux. Pour réaliser des spectres d’objets de plus faibles éclat, on peut utiliser la version Basse Résolution (BR) du Star’Ex qui permetra de réaliser des cibles comme des galaxies ou quasars, mais en ayant tout le sepctre du domaine visible en une seule fois, la spectro est toujours l‘affaire de compromis.
