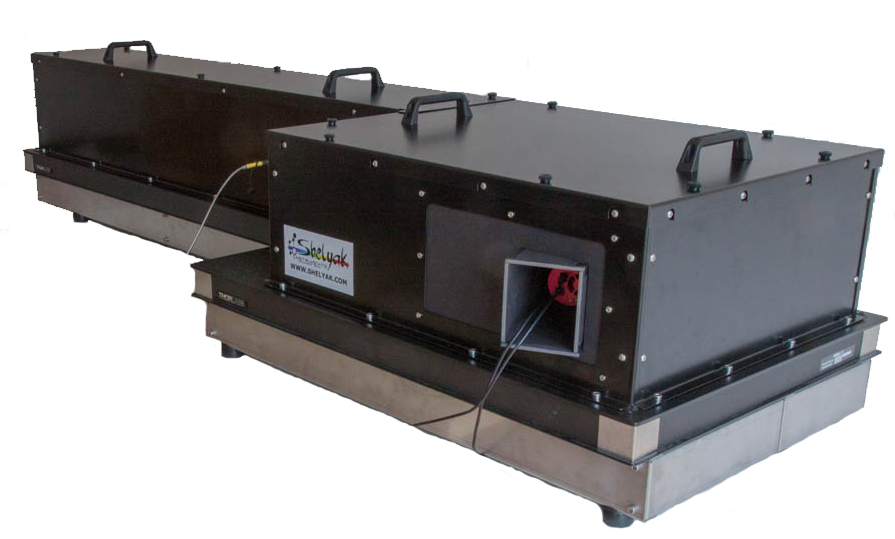

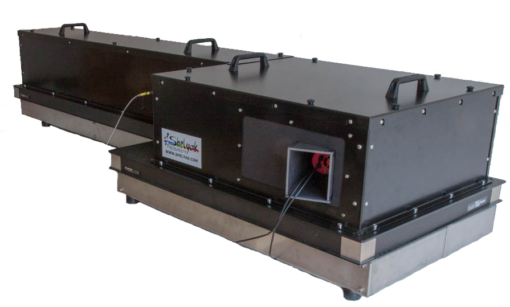

Spectroscope Whoppshel

Le Whoppshel est le spectroscope ultime de la gamme Shelyak. Instrument à très haute résolution (R > 25.OOO), il est destiné à de gros instruments (télescopes de plus de 700mm de diamètre). Spectro de type Echelle à fibre optique, il est particulièrement adapté pour la “chasse aux exoplanètes”.

Complétez votre spectroscope Whoppshel avec les produits ci-dessous :

Modules complémentaires du spectroscope Whoppshel

Modules complémentaires : spécifications techniques

Description Ref Shelyak Type acc. Inclus Commentaire
Bonnette de Guidage (FIGU) F/6 50μm PF0008 Module de guidage Bonnette STANDARD
Bonnette de Guidage (FIGU) F/7,8 50μm PF0066 Module de guidage
Bonnette de Guidage (FIGU) F/9 50μm PF0018 Module de guidage
Bonnette de Guidage (FIGU) F/7 50μm PF0067 Module de guidage
Bonnette de Guidage (FIGU) F/6 105μm PF0068 Module de guidage
Bonnette de Guidage (FIGU) F/9 105μm PF0069 Module de guidage
Bonnette de Guidage (FIGU) F/7.8 105μm PF0070 Module de guidage
Bonnette de Guidage (FIGU) F/7 105μm PF0071 Module de guidage Inclus lampe ThAr, et flat (Tungstène & LEDs)
Module d’étalonnage eShel PF0012 Module de calibration

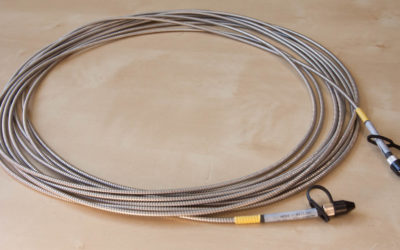

Fibres optique du spectroscope Whoppshel

Fibres optique : spécifications techniques

Description Ref Shelyak Inclus

Material (% reflexion)

Taille miroir

Traitement AR

Commentaire
Fibre optique 50μm 10m PF0050 Fibre pour la cible (étoile)
Fibre optique 50μm 20m PF0051 Fibre pour la cible (étoile)
Fibre optique 50μm 5m PF0049 Fibre pour la cible (étoile)
Fibre optique 200μm 20m OP0024 Fibre d’étalonnage
Fibre optique 200μm 10m PF0019 Fibre d’étalonnage
Fibre optique 105μm, 20m PF0056 Pour un maximum de flux (objets faibles)
Fibre optique 105μm, 5m PF0057 Pour un maximum de flux (objets faibles)

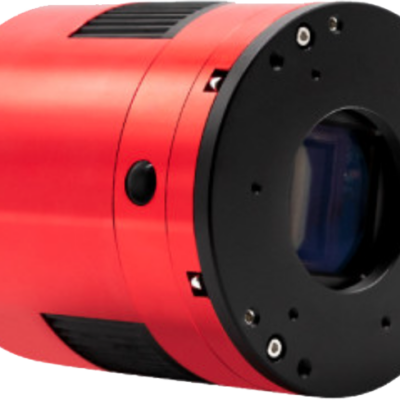

Caméras recommandées

Caméras recommandées : spécifications techniques

Description Ref Shelyak Inclus

Type acc.

Refroidie



Commentaire

Caméra Atik 460EX Mono SE0124 Caméra Science Oui Taille du capteur, taille des pixels, sensibilité : le meilleur compromis pour le Whoppshel

Autres accessoires pour le spectroscope Whoppshel

Autres accessoires : spécifications techniques

Description Ref Shelyak Inclus

Type acc.

Commentaire
Bague C-CS caméra de guidage BA0036 Bagues A utiliser sur la bonnette de guidage
Bague C-mout vers Tmount BA0034 Bagues A utiliser sur la bonnette de guidage

Tout savoir sur le spectroscope Whoppshel :

Description

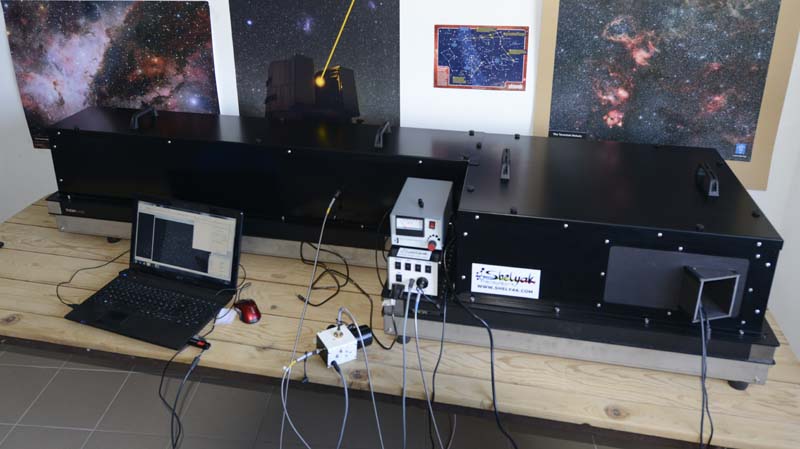

Le whoppshel est un spectrographe à fibre optique d’une résolution R > 25.000. Les divers éléments du spectrographe sont montés sur un banc optique.

Voici 2 articles sur des essais qui ont été réalisé sur 2 télescopes différents :

Spécifications

  • Résolution : > 25.000 (selon les ordres)
  • Plage spectrale : de 3920 à 7500 environ (ordre 46 à 87)
  • Caméra CCD : ATIK 460ex (capteur SONY ICX 694)
  • Magnitude limite : 8-9 avec un télescope de 60cm d’ouverture et 5-6 avec un télescope de 40cm
  • Poids : 81 Kg environ
  • Dimensions : 210 cm de long, 30 à 60 cm de largeur, Hauteur 50 cm
  • Température de stockage entre -30° C  et +40° C
  • Température d’utilisation entre 0° C et 30° C

Composition

  • le spectroscope Whoppshel
