Système complet eShel II

21 412,80  TTC - 17 844,00  HT

Le spectro eShel est un instrument multi-ordres à fibre optique de classe professionnelle.
Quand on ne peut choisir entre résolution et étendue spectrale – c’est par exemple le cas pour l’étude des exoplanète – alors il faut un spectroscope Echelle, qui offre de nombreux ordres à haute résolution (R = 10.000).
Le spectroscope eShel couvre un domaine de 390 à 700nm environ (ordres 32 à 53).

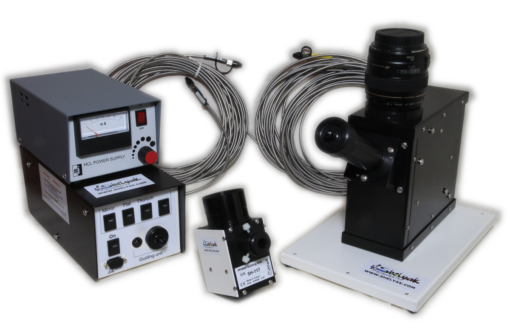

Le système eShel complet contient le spectroscope lui-même, ainsi que la bonnette de guidage (F/6), le module de calibration (avec lampe ThAr), et les fibres optiques (longueur 20m).

Complétez votre spectroscope avec les produits ci-dessous :

Caméras d’acquisition recommandées

Caméras recommandées : spécifications techniques

Description
Ref Shelyak
Inclus

Type acc.

Refroidie



Commentaire

Caméra Atik 460EX Mono
SE0124
Caméra Science
Oui
La caméra standard pour le eShel II
Caméra ASI2600MM-Pro
EL0271
Caméra Science
Oui
Caméra CMOS de nouvelle génération

Tout savoir sur le produit :

Description

Un spectroscope à fibre optique

Le spectroscope eShel permet de travailler sur un grand domaine spectral (390 à 700nm) à haute résolution (R = 10.000). Cela est possible grâce à l’exploitation d’ordres multiples (en l’occurrence de 32 à 53) ; un spectre Echelle se lit « comme dans un livre » : la fin d’un ordre se retrouve au début du suivant.

Le choix a été fait de proposer une solution à fibre optique afin d’augmenter la précision des mesures de vitesse radiale (l’instrument est séparé du télescope, si possible dans une pièce régulée en température) et pour un meilleur confort d’utilisation.

Nous avons développé cet instrument grâce aux expériences acquises notamment sur les spectroscopes professionnels Musicos et Narval.

La spectroscopie echelle

Cette technique permet d’atteindre des résolutions spectrales élevées car elle utilise les ordres de diffractions >30 d’un réseau. Le spectre obtenu passe à travers un réseau croisé (cross disperser en anglais)  qui « découpe » le spectre en plusieurs ordres successifs en occupant toute la surface du capteur de la caméra. On obtient ainsi tout le domaine spectral dans le domaine du visible sur une vingtaine d’ordre (dans le cas de l’eShel).

Schéma de principe d’un spectrographe Echelle (© Christian Buil)

 Le spectroscope eShel

C’est le module principal qui génère le spectre Echelle. Il couvre le domaine spectral d’environ 390 à 700 nm avec une résolution >10000 (avec une caméra ATIK 460 Ex en binning 2×2 non incluse).  Il possède une entrée de fibre sur connecteur FC/PC pour fixer la fibre objet de 50 µm.

Spectre de delta Sco (étoile Be). Notez la raie H-alpha en émission.(cliquer sur l’image pour agrandir) – Canon 40D, 9 x 300 s, télescope de 0,2m (C.Buil)

Le spectroscope eShel doit être accompagné par la bonnette de guidage (PF0008, par exemple) par le module d’étalonnage (PF0012) et par les deux fibres optiques ; l’une pour la cible et l’autre pour l’étalonnage. Tous ces éléments sont inclus dans le « Système eShel complet » ES0006.

Le logiciel Demetra pour eShel

Facile à utiliser, gratuit, il fonctionne sous MS Windows, et vous accompagne depuis l’acquisition des spectres jusqu’à la réduction de données. Il permet de contrôler à distance les différents modules (bonnette et module d’étalonnage).

Exemples de spectres brut





Beta Lyr – Shelyak [:-)] & P Cygni – 7 x 300 s  SCT 0.2 m  (Cliquer pour agrandir.)





WR 140 et Nova Del 2013 1x600s SCT 0,35 m et ATIK 460EX bin 2×2  (Cliquer pour agrandir)

Exemple de suivi d’une étoile pulsante

Voici un bon exemple de suivi d’une étoile pulsante (BW Vul, images brutes, poses de 5min, télescope de 60cm f/3.5 au Pic du Midi; caméra ccd QSI516).

Le spectrogramme de BW Vul sur environ 5h autour du doublet du Sodium :



Un module de calibration PF0012

Il délivre les diverses sources de lumière permettant de calibrer le spectre :

  • Une lampe Thorium-Argon avec son alimentation haute tension
  • Une lampe tungstène pour le traitement du blaze

Une bonnette d’injection de fibre et de guidage F/6 PF0008

Elle permet d’injecter le flux de la cible dans la fibre optique de l’eShel. Une caméra d’autoguidage (non comprise) assure le centrage de la cible et l’autoguidage sur l’entrée de la fibre optique de 50 μm. On peut également injecter les lampes de calibration en provenance du module de calibration grâce à une fibre optique de 200 µm reliée également à la bonnette. Un miroir pilotable à distance, permet de passer d’une source à l’autre. (F/9 disponible sur devis)

Un adaptateur T variable

pour fixer la bonnette eShel sur un télescope Schmidt-Cassegrain (typiquement avec un réducteur de focale 0.63x)

Une fibre optique d’acquisition 50 µm PF0051

(20 mètres, autres longueurs nous consulter)

Une fibre optique de calibration 200 µm OP0024

(20 mètres, autres longueurs nous consulter)

Spécifications

Documents

Vous pouvez consulter le guide utilisateur (en anglais) et le manuel d’instalation (en anglais).

Manuel d’installation de l’alimentation haute tension.

Logiciel

Logiciel Demetra

Logiciel de commande remote du boitier de calibration en RS-232
