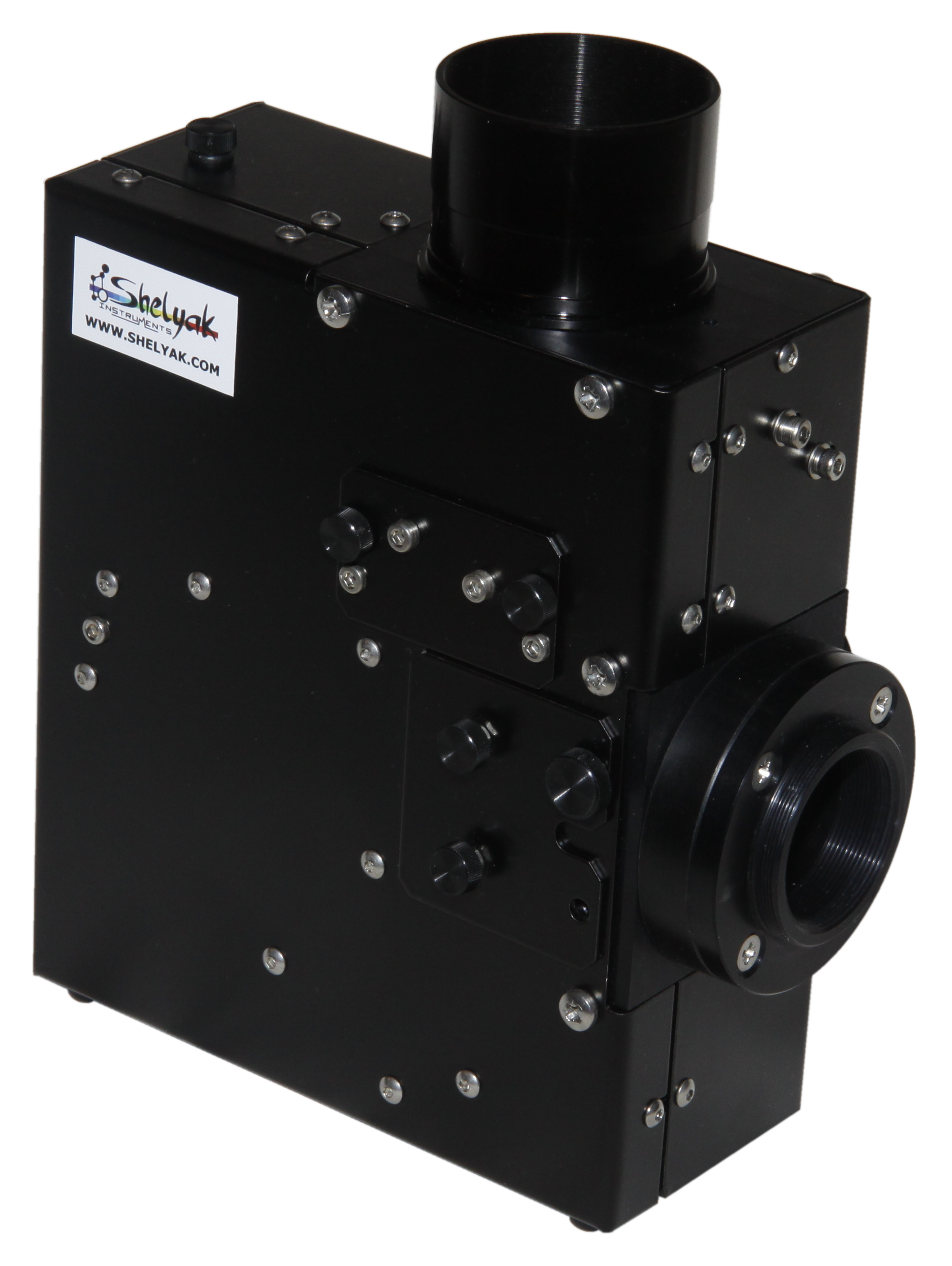

Spectroscope LISA (VIS)

Le spectroscope LISA est dédié à la spectroscopie d’objets faibles comme les comètes, les novae, les supernovae, les étoiles variables faibles, le redshift de galaxies lointaines ou de quasars ou encore la confirmation de nébuleuses planétaires. Son design optique a été particulièrement étudié pour l’observation de ce type d’objets avec une optique réalisée sur mesure. Son module d’étalonnage (en option) permet de réaliser très facilement des calibrations grâce à une lampe Argon/néon qui procure un grand nombre de raies en emission sur toute la plage spectrale du LISA. Ce même module est équipé d’une lampe Tungstène permettant de réaliser des flats.

Un large domaine spectral

Avec un pouvoir de résolution R = 1 000 avec une fente de 23 µm, son domaine spectral couvre tout le domaine visible entre 400 et 700 nm, voire déborde sur le proche UV et proche IR.

Exemple de spectre brut sur  BD+59 2829, une étoile Be de magnitude V=9,9 obtenu avec un LISA

Ouverture

L’ouverture du LISA à  f/5 le rend particulièrement adapté aux objets faibles, il pourra être installé sur des télescopes ou lunettes nativement à f/5 mais également sur tout type de télescope Schmidt Cassegrain ou Ritchey Chretien en utilisant un réducteur de focale pour ramener la focale native de ce genre de telescope généralement à f/10 ou f/8 à une focale proche de 5.

Système de guidage

Grâce à sa fente réfléchissante, le Lisa permet de positionner et de maintenir la cible dans la fente avec précision. Une caméra de guidage (non fournie) permet d’asservir les mouvements du télescope (autoguidage), et assurer une observation optimale.

Champ du capteur d’autoguidage du LISA avec la fente positionnée verticalement, sur une galaxie de Seyfert

Fente interchangeable

La fente interchangeable fournie en standard (15-19-23-35µm) permet d’adapter l’instrument à toutes les situations observationnelles, en privilégiant si besoin la résolution ou la luminosité. D’autres fentes sont également disponibles en option (fentes larges, fentes photométriques), pour étendre encore les possibilités.

Interfaces mécaniques

Le LISA est livré d’origine avec une bague au coulant 2″. Le coulant peut se démonter et laisser place à un filetage M42x0,75mm (T2 ou “T-mount”). Pour un montage sur un télescope classique Schmidt-Cassegrain (filetage 2″), il vous faudra l’adaptateur T variable BA0027.

L’ interface avec la caméra d’acquisition est également en M42x0,75mm (T2 ou “T-mount”) avec un tirage de 54,9 mm, la caméra de guidage elle est en monture C avec un tirage de 17,5 mm.

Pour les caméras ATIK. il faut une bague de 13mm de long (tirage mécanique – ou backfocus – de 13mm). Nous proposons un large choix de bagues d’adaptation dans notre catalogue d’accessoires.

Aller encore plus loin avec le LISA

Au delà de la connaissance que le LISA peut vous apporter dans le domaine de l’astrophysique, c’est également un outil de collaboration entre astronomes amateurs et professionnels : étude des novaes, Supernovaes, comètes, étoiles symbiotiques, confirmation de nébuleuses planétaires… De nombreuses publications scientifiques ont été réalisées sur la base d’observations avec un LISA comme celle ci. D’autres publications ou premiers spectres sont réalisés très régulièrement avec un LISA. Par exemple :
– ATEL Observation Ha in SS433
– Optical Spectroscopy of Classical Nova ASASSN-16ig (Nova Sgr 2016 no. 2)
– Monitoring of the slow classical nova Sct 2017

Spectre d’une galaxie de Seyfert (z=0,061) de magnitude V=15,2 réalisé avec un LISA

Le support d’une grande communauté

Le LISA est utilisé de par le monde et vous pourrez trouver de nombreux exemples d’utilisation ainsi que des conseils sur la liste de discussion spectro-L ou encore sur le forum de spectroscopy : ARAS

• Collimateur F=130mm F/5
• Haute efficacité grâce à un réducteur de focale interne
• Pouvoir de résolution R ~1000 pour fente 23 µm
• Réseau de 300 tr/mm blazé à 500nm
• Domaine Visible (400-700nm)
• Fente 15/19/23/35µm
• Longueur de fente : 4 mm
• Poids: 1.4 kg (sans caméra)
• Interface télescope M42*0.75, tirage 41mm
• Interface caméra acquisition, T mount, M42*0.75, tirage 54.9 mm
• Interface caméra de guidage, C mount, tirage 17.5 mm

• Spectroscope LISA
• Fente interchangeable : 15, 19, 23, 35μm
• Adaptateur pour caméra avec back focus de 13mm

• Manuel utilisateur (en anglais).
• Dimensions
• Observations en « live » avec un LISA (atelier en ligne)

• Calcul du redshift des galaxies lointaines et des quasars
• Confirmation de candidates Nébuleuses Planétaires
• Spectres d’étoiles Be faibles
• Etudes des classes spectrales d’étoiles
• Spectres d’objets faibles (Novae, Supernovae, Comètes)

Retour d’expérience d’utilisateurs :

• Premières lumières avec un LISA par Christian Buil: http://astrosurf.com/buil/lisa3/test.htm
• Premières lumières avec un LISA par François Teyssier: http://www.astronomie-amateur.fr/Lisa.html
• Premiers pas avec un LISA (D. Boyd): http://www.britastro.org/vss/First%20steps%20in%20Spectroscopy.pdf
• Confirmations de nébuleuses planétaires (O. Garde – P. Le Dû) :

Rapport de mission à l’observatoire de St-Véran : http://o.garde.free.fr/RapportMissionCALAI-2016BD.pdf Rapport de mission au C2PU de Calern : http://o.garde.free.fr/RapportMissionCalern2017.pdf

• Observation avec un LISA par Christian Buil: http://astrosurf.com/buil/lisa6/obs.htm
• Un LISA sur le T1M du pic du midi: http://astrosurf.com/buil/lisa4/pic_du_midi.htm
• Comète C/2009 P1 (Garradd): http://astrosurf.com/buil/garradd/obs.htm
• Herbig Ae/Be Z CMa (plusieurs spectrographes): http://astrosurf.com/aras/surveys/prestars/zcma/zcma.html
• Etoile symbiothique V407 Cyg : ARAS: http://astrosurf.com/aras/V407Cyg/v407cyg.htm

           F. Teyssier: http://www.astronomie-amateur.fr/feuilles/Spectroscopie/SyS/V407%20Cyg.html

• Etoile symbiothique CI Cyg : ARAS: http://www.astrosurf.com/aras/CICyg/CI_Cyg.html

          C. Buil: http://astrosurf.com/buil/cicyg/obs.htm

          F. Teyssier article: http://www.astronomie-amateur.fr/Documents%20Spectro/ej143.pdf

• Evolution temporelle très court terme de la variable cataclysmique DQ Her (nova Herculis 1934) : http://astrosurf.com/buil/forum/dqher_poster.png
• Nova récurrente T pyxidis (plusieurs spectrographe): http://astrosurf.com/aras/surveys/novae/tpyx/tpyx.htm
• Supernovae en 2011: http://astrosurf.com/buil/supernovae/2011/obs.htm
• SN2011dh dans M51 (plusieurs spectrographes): http://astrosurf.com/aras/surveys/supernovae/sn2011dh/obs.htm
• NGC7331: http://astrosurf.com/buil/forum/ngc7331_poster.png
• Une observation un peu subtile de Christian Buil et Valérie Desnoux, mais aussi un peu mythique, qui met en évidence la rotation d’une galaxie sur elle même (NGC 7331). La puissance et la bonne forme du T60 (pic du midi) associé au spectroscope LISA forment un couple exceptionnel.
• Le Quintet de Stephan: http://astrosurf.com/buil/forum/stephan_poster.png
• Spectroscopic observations of Nova Delphini 2013 [= V339 Delphini], David Boyd, Journal of British Astronomical Association 123, 5, 2013, p 302 : http://www.britastro.org/vss/Spectral%20evolution%20of%20Nova%20Delphini%202013%20(V339%20Del).pdf

• Logiciel Demetra
