Spectroscope LISA (VIS)

4 746,00  TTC - 3 955,00  HT

Le LISA est l’instrument le plus de sensible de la gamme. Grâce à son réducteur interne et à sa basse résolution, c’est le maître incontesté des objets faibles tels que les novae & supernovae, nébuleuses planétaires, comètes, étoiles symbiotiques, variables cataclysmiques, galaxies…

Complétez votre spectroscope LISA avec les produits ci-dessous :

Modules complémentaires

Modules complémentaires : spécifications techniques

Description Ref Shelyak Type acc. Inclus Commentaire
Module de guidage LISA interne Module de guidage Intégré par construction dans le LISA
Module d’étalonnage LISA interne SE0103 Module de calibration Inclus lampe d’étalonnage Ar-Ne et lampe de flat (tungstène)

Réseaux

Réseaux : spécificités techniques

Description Ref Shelyak Inclus

R @650 nm

Dispersion (nm/mm)

Blaze

Réseau LISA 300 t/mm 1000 500 nm

Fentes

Fentes : spécifications techniques

Description Ref Shelyak Inclus

Material (% reflexion)

Taille miroir

Traitement AR

Commentaire
Fente multi largeurs 15/19/23/35 µm SEO116 Chrome (55%) 17 x 17 mm 400 – 700 nm Fentes 15, 19, 23, 35μm
Fente Photométrique 23/27/31/35 µm SE0194 Chrome (55%) 17 x 17 mm 400 – 700 nm 23/200, 27/250, 31/300, 35/350μm
Fente large 19/50/75/100 µm SE0122 Chrome (55%) 17 x 17 mm 400 – 700 nm Trou 19μm + fentes 50, 75, 100 μm
Support de fente LISA SE0193 A ajouter pour toutes les fentes optionnelles

Caméras de guidage recommandées

Caméras recommandées : spécifications techniques

Description Ref Shelyak Inclus

Type acc.

Refroidie



Commentaire

Caméra QHY174-M GPS EL0253 Caméra de guidage Oui La solution de haut niveau pour suivre des objets faibles (le refroidissement permet des temps de pose > 30s)
Caméra ASI174 mini EL0244 Caméra de guidage Non La caméra de suivi “standard” du LISA (sans refroidissement).

Caméras d’acquisition recommandées

Caméras recommandées : spécifications techniques

Description Ref Shelyak Inclus

Type acc.

Refroidie



Commentaire

Caméra ASI 533 MM Pro EL0327 Caméra d’acquisition Oui

Autres accessoires

Autres accessoires : spécifications techniques

Description Ref Shelyak Inclus

Type acc.

Commentaire
Alim 12V/7A + faisceau 4 voies SE0133 Alimentation Alimentation 12V de puissance (7A), pour alimenter plusieurs accessoires (caméras, lampes, etc). Livré avec un câble de 5m en silicone, et 4 connecteurs (2x 2,5 mm et 2x 2,1 mm)
Ampoule de rechange pour flats EL0116 Lampe de rechange Lampe Halogène
Ampoules Argon-Neon SE0148 Lampe de rechange Lampe d’étalonnage de rechange (Argon & Néon). Nécessite le module d’étalonnage.
Module SPOX câble court ES0015 Autres modules complémentaires Module SPOX pour contrôler les lampes de flat et étalonnage à distance. A utiliser nécessairement avec le module d’étalonnage (PF0036). Version avec câble court (80cm), pour installation sur le télescope.
Module SPOX câble long ES0014 Autres modules complémentaires Module SPOX pour contrôler les lampes de flat et étalonnage à distance. A utiliser nécessairement avec le module d’étalonnage (PF0036). Version avec câble long (5m), pour utilisation à côté du télescope.
Réducteur de focale 0.63x SCT F/6.3 EL0110 Autres modules complémentaires Réducteur de focale pour un télescope SCT. Passe le rapport F/D à 6,3.

Tout savoir sur le spectroscope LISA :

Description

Un instrument haute luminosité

Le spectroscope LISA est dédié à la spectroscopie d’objets faibles comme les comètes, les novae, les supernovae, les étoiles variables faibles, le redshift de galaxies lointaines ou de quasars ou encore la confirmation de nébuleuses planétaires. Son design optique a été particulièrement étudié pour l’observation de ce type d’objets avec une optique réalisée sur mesure. Son module d’étalonnage (en option) permet de réaliser très facilement des calibrations grâce à une lampe Argon/néon qui procure un grand nombre de raies en emission sur toute la plage spectrale du LISA. Ce même module est équipé d’une lampe Tungstène permettant de réaliser des flats.

Un large domaine spectral

Avec un pouvoir de résolution R = 1 000 avec une fente de 23 µm, son domaine spectral couvre tout le domaine visible entre 400 et 700 nm, voire déborde sur le proche UV et proche IR.

Exemple de spectre brut sur  BD+59 2829, une étoile Be de magnitude V=9,9 obtenu avec un LISA

Ouverture

L’ouverture du LISA à  f/5 le rend particulièrement adapté aux objets faibles, il pourra être installé sur des télescopes ou lunettes nativement à f/5 mais également sur tout type de télescope Schmidt Cassegrain ou Ritchey Chretien en utilisant un réducteur de focale pour ramener la focale native de ce genre de telescope généralement à f/10 ou f/8 à une focale proche de 5.

Système de guidage

Grâce à sa fente réfléchissante, le Lisa permet de positionner et de maintenir la cible dans la fente avec précision. Une caméra de guidage (non fournie) permet d’asservir les mouvements du télescope (autoguidage), et assurer une observation optimale.

Champ du capteur d’autoguidage du LISA avec la fente positionnée verticalement, sur une galaxie de Seyfert

Fente interchangeable

La fente interchangeable fournie en standard (15-19-23-35µm) permet d’adapter l’instrument à toutes les situations observationnelles, en privilégiant si besoin la résolution ou la luminosité. D’autres fentes sont également disponibles en option (fentes larges, fentes photométriques), pour étendre encore les possibilités.

Interfaces mécaniques

Le LISA est livré d’origine avec une bague au coulant 2″. Le coulant peut se démonter et laisser place à un filetage M42x0,75mm (T2 ou “T-mount”). Pour un montage sur un télescope classique Schmidt-Cassegrain (filetage 2″), il vous faudra l’adaptateur T variable BA0027.

L’ interface avec la caméra d’acquisition est également en M42x0,75mm (T2 ou “T-mount”) avec un tirage de 54,9 mm, la caméra de guidage elle est en monture C avec un tirage de 17,5 mm.

Pour les caméras ATIK. il faut une bague de 13mm de long (tirage mécanique – ou backfocus – de 13mm). Nous proposons un large choix de bagues d’adaptation dans notre catalogue d’accessoires.

Aller encore plus loin avec le LISA

Au delà de la connaissance que le LISA peut vous apporter dans le domaine de l’astrophysique, c’est également un outil de collaboration entre astronomes amateurs et professionnels : étude des novaes, Supernovaes, comètes, étoiles symbiotiques, confirmation de nébuleuses planétaires… De nombreuses publications scientifiques ont été réalisées sur la base d’observations avec un LISA comme celle ci. D’autres publications ou premiers spectres sont réalisés très régulièrement avec un LISA. Par exemple :
ATEL Observation Ha in SS433
Optical Spectroscopy of Classical Nova ASASSN-16ig (Nova Sgr 2016 no. 2)
Monitoring of the slow classical nova Sct 2017

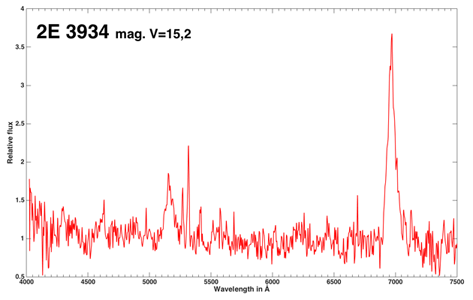

Spectre d’une galaxie de Seyfert (z=0,061) de magnitude V=15,2 réalisé avec un LISA

Le support d’une grande communauté

Le LISA est utilisé de par le monde et vous pourrez trouver de nombreux exemples d’utilisation ainsi que des conseils sur la liste de discussion spectro-L ou encore sur le forum de spectroscopy : ARAS

Spécifications

  • Collimateur F=130mm F/5
  • Haute efficacité grâce à un réducteur de focale interne
  • Pouvoir de résolution R ~1000 pour fente 23 µm
  • Réseau de 300 tr/mm blazé à 500nm
  • Domaine Visible (400-700nm)
  • Fente 15/19/23/35µm
  • Longueur de fente : 4 mm
  • Poids: 1.4 kg (sans caméra)
  • Interface télescope M42*0.75, tirage 41mm
  • Interface caméra acquisition, T mount, M42*0.75, tirage 54.9 mm
  • Interface caméra de guidage, C mount, tirage 17.5 mm

Composition

  • Spectroscope LISA
  • Fente interchangeable : 15, 19, 23, 35μm
  • Adaptateur pour caméra avec back focus de 13mm

Documents

Applications

  • Calcul du redshift des galaxies lointaines et des quasars
  • Confirmation de candidates Nébuleuses Planétaires
  • Spectres d’étoiles Be faibles
  • Etudes des classes spectrales d’étoiles
  • Spectres d’objets faibles (Novae, Supernovae, Comètes)

Retour d’expérience d’utilisateurs :

Rapport de mission à l’observatoire de St-Véran : http://o.garde.free.fr/RapportMissionCALAI-2016BD.pdf Rapport de mission au C2PU de Calern : http://o.garde.free.fr/RapportMissionCalern2017.pdf

           F. Teyssier: http://www.astronomie-amateur.fr/feuilles/Spectroscopie/SyS/V407%20Cyg.html

          C. Buil: http://astrosurf.com/buil/cicyg/obs.htm

          F. Teyssier article: http://www.astronomie-amateur.fr/Documents%20Spectro/ej143.pdf
