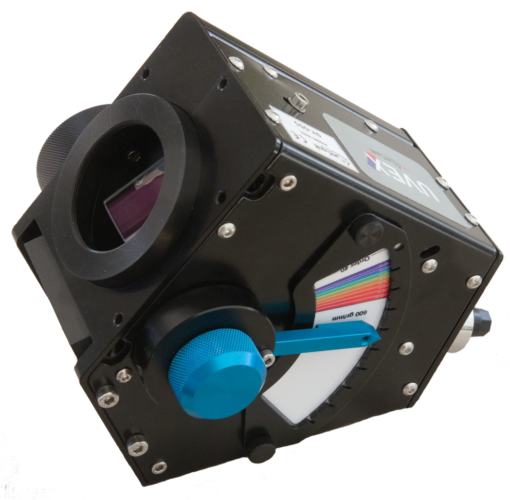

Spectroscope UVEX

5 389,20  TTC - 4 491,00  HT

L’UVEX est l’instrument le plus polyvalent de la gamme. Achromatique par son architecture, il permet d’explorer loin dans l’ultraviolet et l’infrarouge ; aux limites de ce que permettent les caméras d’aujourd’hui. Le réseau interchangeable permet d’accéder à différentes résolutions. Associé à son module de motorisation, il peut être commandé à distance.



Complétez votre spectroscope avec les produits ci-dessous :

Modules complémentaires

Modules complémentaires : spécifications techniques

Description
Ref Shelyak
Type acc.
Inclus
Commentaire

Module de guidage

PF0036

Module de guidage

Pour visualiser l’entrée de la fente pendant l’observation

Module d’étalonnnage

PF0037

Module de calibration

Pour faire simplement les images de noir, d’étalonnage et de flat

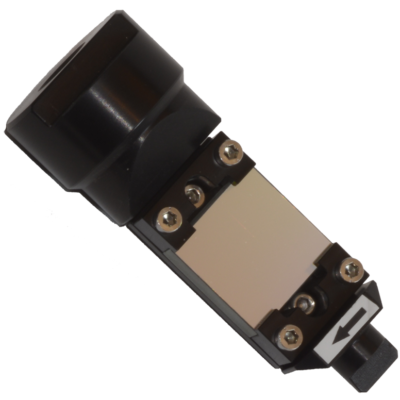

Réseaux

Réseaux : spécificités techniques

Description
Ref Shelyak
Inclus

R @650 nm

Dispersion (nm/mm)

Blaze (nm)



Module réseau UVEX 600t/mm

SE0245

1710

500

Module réseau UVEX 150t/mm

SE0242

400

500

Module réseau UVEX 300t/mm

SE0243

820

500

Module réseau UVEX 1200t/mm



SE0244

3800

500

Module réseau UVEX 1800t/mm



SE0246

6700

VIS (holographique)

Fentes

Fentes & Fibres optique : spécifications techniques

Description
Ref Shelyak
Inclus

Material (% reflexion)

Taille miroir

Traitement AR

Commentaire
Fente standard 23μm
SE0140

Chrome (55%)

11 x 10 mm

400 – 700 nm

Vient avec le Module de Guidage

Fente standard 23μm
SE0136

Nickel (non poli)

D = 15mm

Trou physique, pas de traitement

Inclus dans l’UVEX

Fente haute performance 23µm
SE0247

Alu protégé (92%)

13 X 12,5 mm

350 – 800 nm

La performance élevée tient à sa dimension, son traitement haute réflexion et son traitement AR étendu
Fente photométrique 23/200µm
SE0145

Chrome (55%)

11 x 10 mm

400 – 700 nm

Fente 35μm
SE0150

Chrome (55%)

11 x 10 mm

400 – 700 nm

Fente 50μm
SE0151

Chrome (55%)

11 x 10 mm

400 – 700 nm

Fente miroir 10μm
SE0253

Chrome (55%)

12.2 x 13mm

400 – 700 nm

Fente très étroite pour l’UVEX (à utiliser avec des caméras CMOS à petits pixels)

Caméras de guidage recommandées

Caméras recommandées : spécifications techniques

Description
Ref Shelyak
Inclus

Type acc.

Refroidie



Commentaire

Caméra ZWO ASI 174 mini

EL0244

Caméra de guidage

Non
La caméra de guidage « standard », qui convient à la plupart des applications

Caméra QHY 174 M GPS

EL0253

Caméra de guidage

Oui
Le refroidissement permet des poses longues (> 30s). Cela peut être utile pour l’observation de cibles très faibles.

Caméras d’acquisition recommandées

Caméras recommandées : spécifications techniques

Description
Ref Shelyak
Inclus

Type acc.

Refroidie



Commentaire

Caméra ASI 533 MM Pro

EL0327

Caméra Science

Oui

Autres accessoires

Autres accessoires : spécifications techniques

Description
Ref Shelyak
Inclus

Type acc.

Commentaire

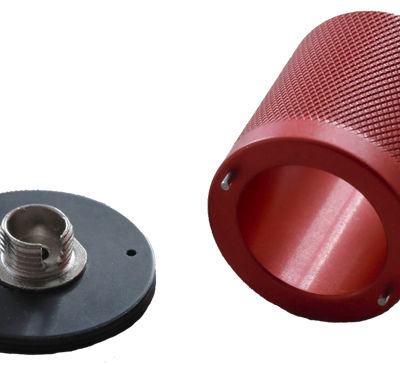

Kit connecteur Fibre Optique UVEX

Bagues

Permet de monter une fibre optique (connecteur FC) sur l’UVEX. Par exemple pour des expérimentations sur table.

Bague UVEX pour Atik

PU0243

Bagues

Pour monter une caméra Atik

Bague UVEX pour QHY

PU0244

Bagues

Pour monter une caméra QHY

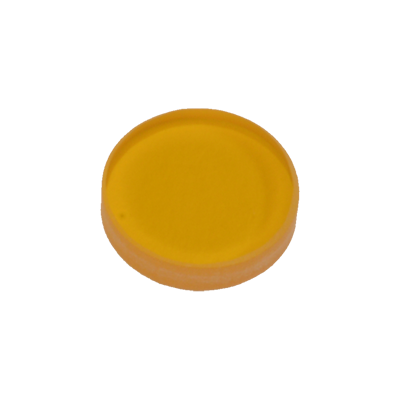

Filtre d’ordre 530 nm UVEX

SE0248

Filtre d’ordre

Le filtre d’ordre est recommandé pour des observations dans l’IR : il évite le recouvrement d’ordre (le second ordre de la partie bleue du spectre se superpose au premier ordre de l’IR)

Ampoules Argon-Neon

SE0148

Lampe de rechange

Lampe Ar – Ne

Ampoule de rechange pour flats

SE0116

Lampe de rechange

Lampe Halogène

Porte oculaire pour le guidage

SE0135

Porte-oculaire pour le guidage UVEX. Il complète le module de guidage et permet de guider à l’oeil nu, plutôt qu’avec une caméra. Pour oculaire de 31,75mm (non fourni).

Tout savoir sur le spectroscope UVEX :

Description

L’UVEX est un spectroscope de type Czerny-Turner  dit « croisé » et optimisé pour les longueurs d’ondes allant du  proche UV (<350nm) au proche IR (1µm).

Nous recommandons d’utiliser la caméra ZWO ASI 533 MM Pro avec le spectrographe UVEX.

Vous trouverez dans cet article de nombreuses informations complémentaires sur l’UVEX.

Il est particulièrement adapté à des télescopes de type Ritchey-Chretien d’un diamètre jusqu’à 400mm (à F/d 8)

Les réglages sont précis et facilement accessibles :

  • Un bouton multi-tour permet de régler la focalisation du miroir interne M2 précisément
  • Un index permet de régler la longueur d’onde centrale du spectre sur le capteur de la caméra. Un vernier (disponible pour chaque type de réseau) permet de positionner précisément la position du réseau à la longueur d’onde souhaitée.

L’uvex est livré avec un réseau de 600 tr/mm blazé à 500nm ainsi qu’une bague adaptatrice pour les caméras ZWO (d’autres bagues pour les caméras QHY et ATIK sont également disponibles en option).

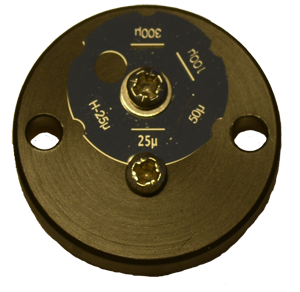

La fente du spectroscope UVEX comporte 6 positions que l’on peut facilement changer à l’aide d’un tournevis cruciforme (livré avec l’UVEX). On dispose ainsi de plusieurs largeurs de fentes : 25 µm, 50 µm, 100µm, 300 µm, un trou de 25µm et un autre de 3mm. D’autres fentes sont disponibles en option et les fentes Alpy sont compatibles avec l’UVEX.

Une mallette antichoc est livrée avec l’UVEX. Elle comporte des emplacements pré-découpés pour transporter en toute sécurité le spectrographe avec sa caméra ainsi que divers accessoires (réseaux supplémentaires, filtre d’ordre, outillage, etc..)



Spécifications

  • Spectrographe de type Czerny-Turner  dit « croisé »
  • Plage spectrale : 350 nm à 1µm
  • Résolution spectrale avec le réseau de 600 tr/mm R=1710 @ 650nm
  • Fente à plusieurs positions : 25µm, 50µm, 100µm, 300µm, trou de 25µm et trou de 3mm
  • Rapport F/d optimal  du télescope : f/8 (on peut aller jusqu’à F/5 sans vignettage, mais au prix d’un légère dégradation de qualité)
  • Compatible avec les caméras ZWO, QHY et ATIK ayant un backfocus <14mm
  • Dimensions : 145 x 140 mm Hauteur : 120mm
  • Masse : 1,2 Kg (hors camera)
  • Masse UVEX + malette de transport : 3,2 Kg

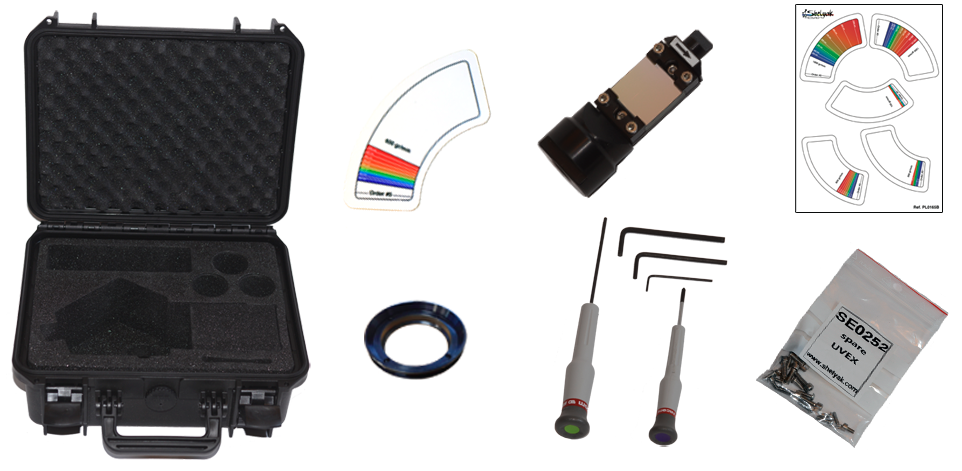

Composition

  • Le Spectroscope UVEX
  • Un réseau de 600 tr/mm blazé à 500nm, monté sur son support (vernier fourni)
  • Une malette rigide pour un transport sans risques
  • Un jeu d’outils
  • Un sachet de visserie
  • Une bague adaptatrice pour les caméras ZWO
  • Une planche des divers verniers imprimé sur un carton

Documents

Logiciel

Demetra UVEX V 7.0.5.0 (septembre 2022)
