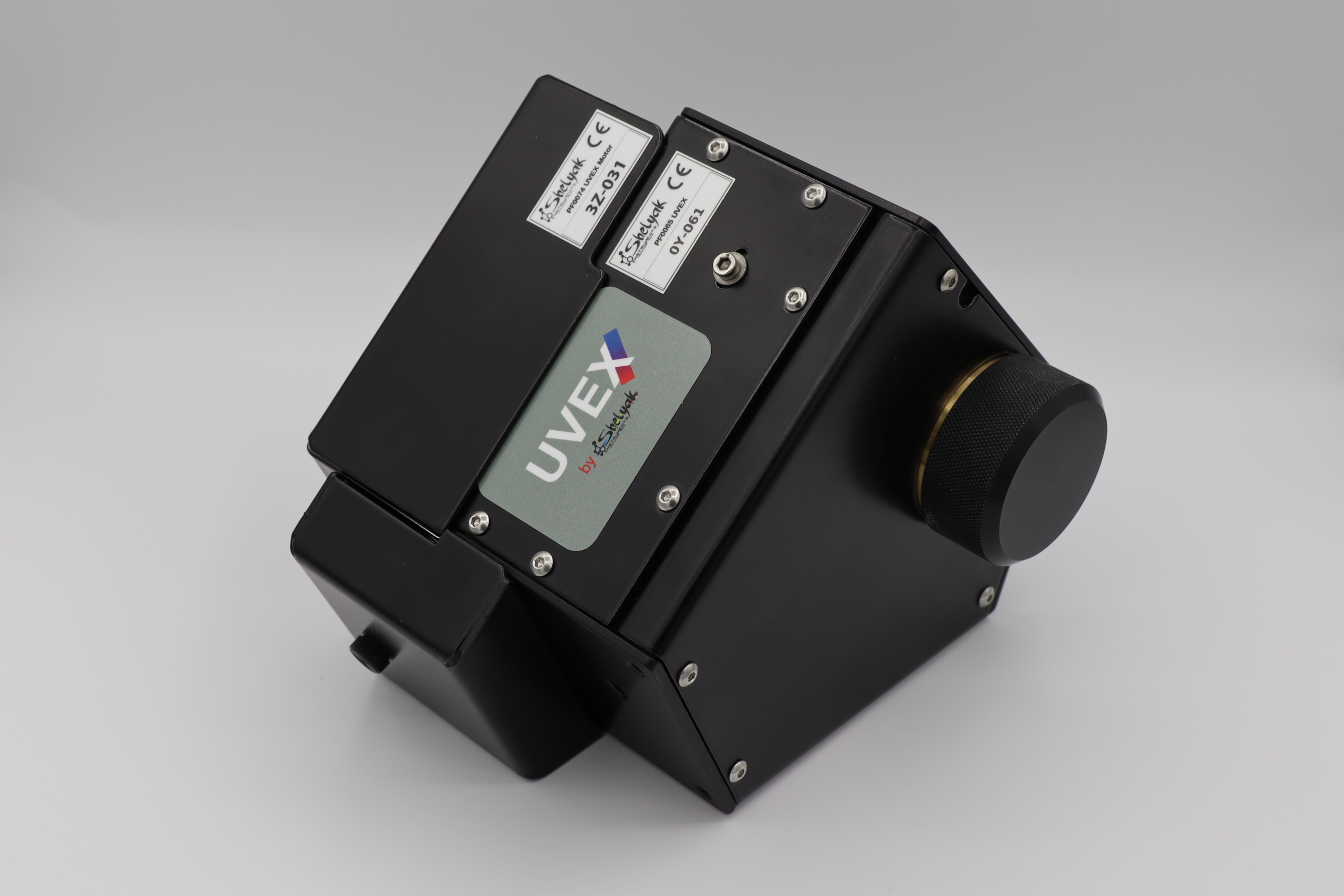

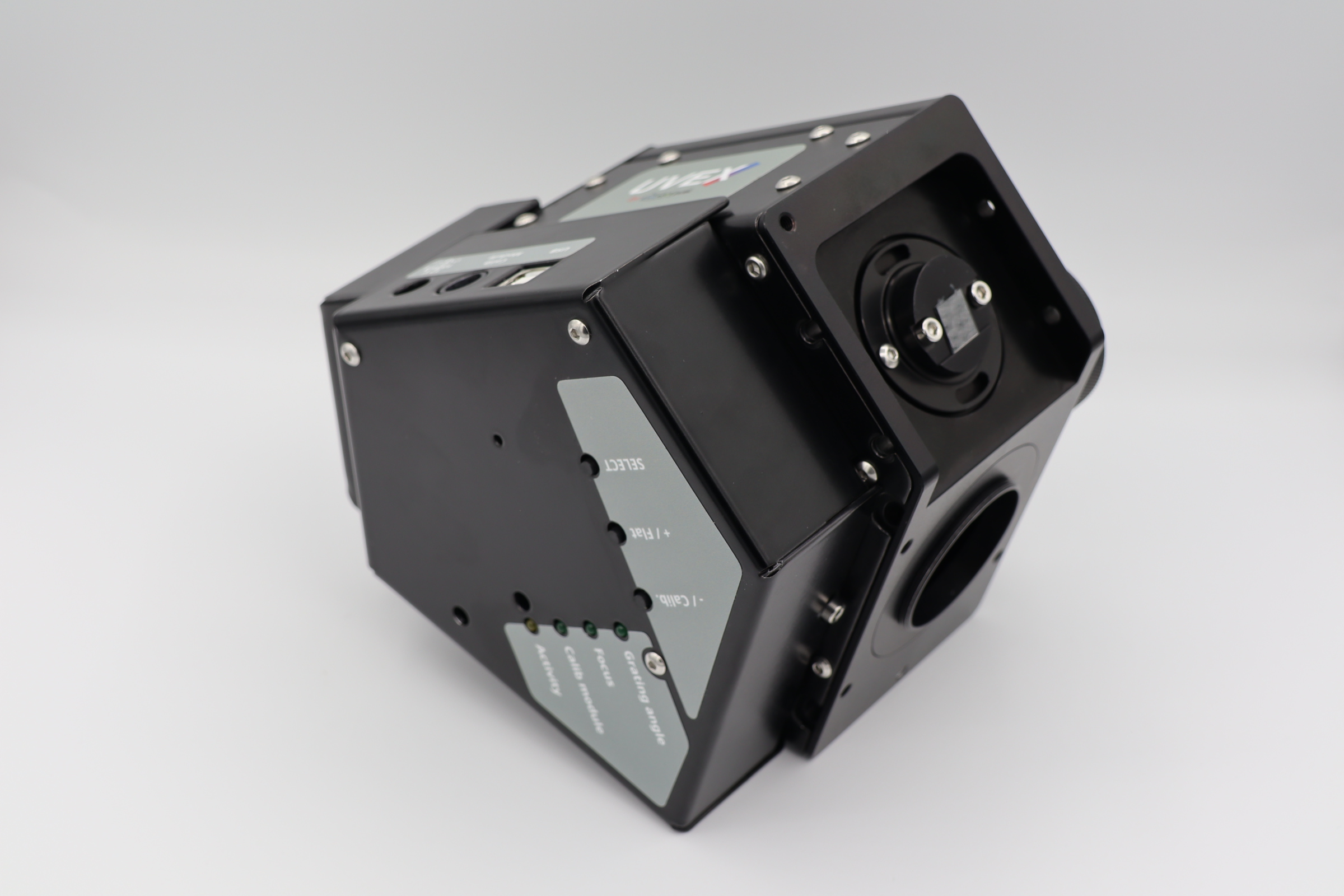

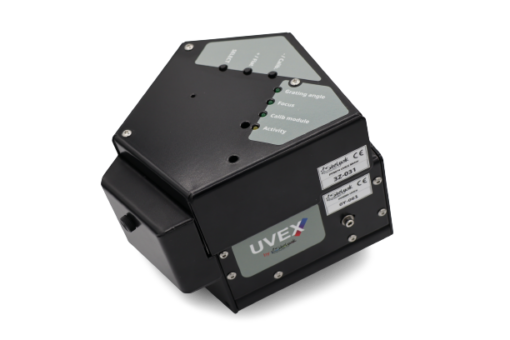

Spectroscope UVEX motorisé

6 348,00  TTC - 5 290,00  HT

L’UVEX est l’instrument le plus polyvalent de la gamme. Achromatique par son architecture, il permet d’explorer loin dans l’ultraviolet et l’infrarouge ; aux limites de ce que permettent les caméras d’aujourd’hui. Le réseau interchangeable permet d’accéder à différentes résolutions. Associé à son module de motorisation, il peut être commandé à distance.

L’UVEX motorisé est une version ultime de l’UVEX, qui permet une utilisation à distance. Vous pourrez gérer à distance la longueur d’onde d’observation (angle réseau) et régler la focalisation du spectroscope.

La motorisation intègre le contrôle du module d’étalonnage (fonction équivalente au module SPOX). Il est donc facile de faire vos images de noir, de flats et d’étalonnage à distance.





Complétez votre spectroscope avec les produits ci-dessous :

Modules complémentaires

Modules complémentaires : spécifications techniques

Description Ref Shelyak Type acc. Inclus Commentaire
Module de guidage PF0036 Module de guidage Pour visualiser l’entrée de la fente pendant l’observation
Module d’étalonnnage PF0037 Module de calibration Pour faire simplement les images de noir, d’étalonnage et de flat

Réseaux

Réseaux : spécificités techniques

Description Ref Shelyak Inclus

R @650 nm

Dispersion (nm/mm)

Blaze (nm)



Module réseau UVEX 600t/mm

SE0245

1710

500

Module réseau UVEX 150t/mm

SE0242

400

500

Module réseau UVEX 300t/mm

SE0243

820

500

Module réseau UVEX 1200t/mm



SE0244

3800

500

Module réseau UVEX 1800t/mm



SE0246

6700

VIS (holographique)

Fentes

Fentes & Fibres optique : spécifications techniques

Description Ref Shelyak Inclus

Material (% reflexion)

Taille miroir

Traitement AR

Commentaire
Fente standard 23μm SE0140

Chrome (55%)

11 x 10 mm

400 – 700 nm

Vient avec le Module de Guidage

Fente standard 23μm SE0136

Nickel (non poli)

D = 15mm

Trou physique, pas de traitement

fourni en standard avec l’UVEX

Fente haute performance 23µm SE0247

Alu protégé (92%)

13 X 12,5 mm

350 – 800 nm

La performance élevée tient à sa dimension, son traitement haute réflexion et son traitement AR étendu
Fente photométrique 23/200µm SE0145

Chrome (55%)

11 x 10 mm

400 – 700 nm

La fente est constituée de 2 parties : étroite pour la pleine résolution, et large pour ne pas perdre le moindre photon
Fente 35μm SE0150

Chrome (55%)

11 x 10 mm

400 – 700 nm

Fente 50μm SE0151

Chrome (55%)

11 x 10 mm

400 – 700 nm

Fente miroir 10μm SE0253

Chrome (55%)

12.2 x 13mm

400 – 700 nm

Fente très étroite pour l’UVEX (à utiliser avec des caméras CMOS à petits pixels)

Caméras de guidage recommandées

Caméras recommandées : spécifications techniques

Description Ref Shelyak Inclus

Type acc.

Refroidie



Commentaire

Caméra ZWO ASI 174 mini

EL0244

Caméra de guidage

Non La caméra de guidage « standard », qui convient à la plupart des applications

Caméra QHY 174 M GPS

EL0253

Caméra de guidage

Oui Le refroidissement permet des poses longues (> 30s). Cela peut être utile pour l’observation de cibles très faibles.

Caméras d’acquisition recommandées

Caméras recommandées : spécifications techniques

Description Ref Shelyak Inclus

Type acc.

Refroidie



Commentaire

Caméra ASI 533 MM Pro

EL0327

Caméra Science

Oui

Autres accessoires

Autres accessoires : spécifications techniques

Description Ref Shelyak Inclus

Type acc.

Commentaire

Kit connecteur Fibre Optique UVEX

Bagues

Permet de monter une fibre optique (connecteur FC) sur l’UVEX. Par exemple pour des expérimentations sur table.

Bague UVEX pour Atik

PU0243

Bagues

Pour monter une caméra Atik

Bague UVEX pour QHY

PU0244

Bagues

Pour monter une caméra QHY

Filtre d’ordre 530 nm UVEX

SE0248

Filtre d’ordre

Le filtre d’ordre est recommandé pour des observations dans l’IR : il évite le recouvrement d’ordre (le second ordre de la partie bleue du spectre se superpose au premier ordre de l’IR)

Ampoules Argon-Neon

SE018

Lampe de rechange

Lampe Ar – Ne

Ampoule de rechange pour flats

SE0116

Lampe de rechange

Lampe Halogène

Porte oculaire pour le guidage

SE0135

Porte-oculaire pour le guidage UVEX. Il complète le module de guidage et permet de guider à l’oeil nu, plutôt qu’avec une caméra. Pour oculaire de 31,75mm.

Tout savoir sur le produit :

Description

L’UVEX est maintenant motorisé, et peut être utilisé à distance.

La fente du spectrographe comporte 6 positions que l’on peut facilement changer à l’aide d’un tournevis cruciforme (livré avec l’UVEX). On dispose ainsi de plusieurs largeurs de fentes : 25 µm, 50 µm, 100µm, 300 µm, trou de 25µm et un autre de 3mm. D’autres fentes sont disponibles en option et les fentes Alpy sont compatibles avec l’UVEX.

Mototrisation :
L’UVEX motorisé permet de choisir la longueur d’onde centrale observée (angle réseau) et de régler la focalisation du spectroscope.

Contrôle du module d’étalonnage intégré :
La motorisation intègre le contrôle du module d’étalonnage (fonction équivalente au module SPOX). Il est donc facile de faire vos images de noir, de flats et d’étalonnage, à distance.

DEMETRA Version contrôle à distance :
Le module de motorisation UVEX est accompagné d’une nouvelle version du logiciel DEMETRA :
– Etalonnage « par recalage ». On établit une fois pour toutes la loi de dispersion, et on peut la recaler sur une raie bien identifiée. C’est utile pour couvrir tous les domaines de l’UV à l’IR, lorsque les raies de référence sont peu nombreuses.
– La gestion du module moteur,
– Séquences d’images, pour enchainer plusieurs séries d’images,
– Prise en compte des caméras CMOS (par l’étape de correction CMED).

Vous n’utilisez pas DEMETRA ? Pas de panique, Shelyak a pensé à vous !
Nous mettons à votre disposition un petit logiciel, USIS Controller, qui permet de contrôler l’UVEX depuis votre ordinateur : USIS-controller
Et si vous souhaitez intégrer plus profondément le contrôle de l’UVEX dans votre propre environnement, le protocole de communication entre l’ordinateur et le module de motorisation UVEX est documenté : il s’agit du protocole USIS.

Spécifications

  • Spectrographe de type Czerny-Turner  dit « croisé »
  • Plage spectrale : 350 nm à 1µm
  • Résolution spectrale avec le réseau de 600 tr/mm R=1700 @ 650nm
  • Fente à plusieurs positions : 25µm, 50µm, 100µm, 300µm et un trou de 25µm
  • Rapport F/d optimal  du télescope : f/8
  • Compatible avec les caméras ZWO, QHY et ATIK ayant un backfocus <14mm
  • Motorisation de l’angle réseau: changez de longueur d’onde à distance.
  • Motorisation de la Mise au point de l’UVEX.
  • Contrôle du module d’étalonnage intégré.
  • Dimensions (module motorisation monté sur l’UVEX) : 153 x 154 mm Hauteur: 133 mm
  • Poids: 1.46 Kg (UVEX + module moteur, hors camera)
  • Protocole de communication : USIS

Composition

Inclus :

  • Le Spectroscope UVEX
  • Un réseau de 600 tr/mm blazé à 500nm monté sur son support
  • Un jeu d’outils
  • Un sachet de visserie
  • Une bague adaptatrice pour les caméras ZWO
  • Câble pour contrôler le module d’étalonnage

Non inclus :

  • Alimentation 12V / 1A
  • Câble USB 2 reliant la motorisation à l’ordinateur
