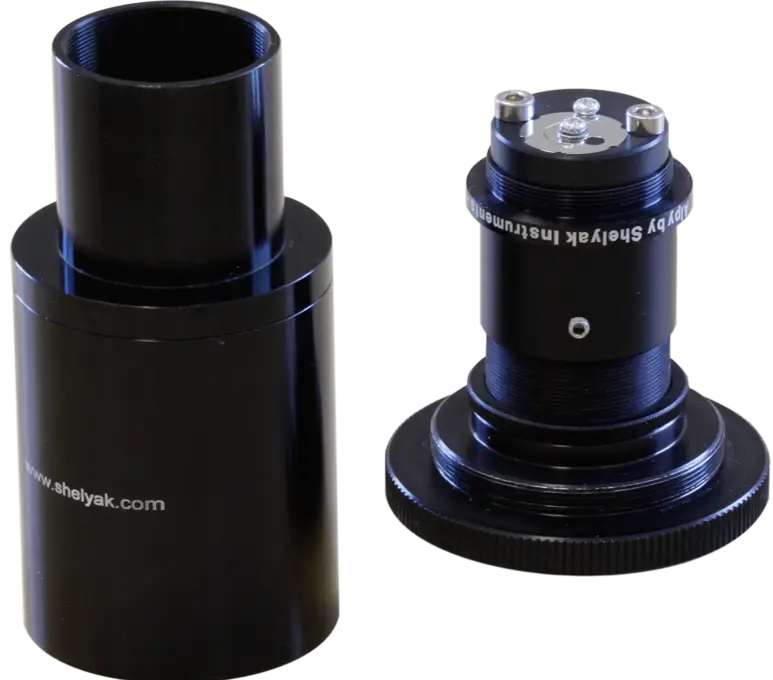

Spectroscope Alpy 200

930,00  TTC - 775,00  HT

Le petit frère de l’ALPY 600 pour réaliser des spectres d’objets très faibles avec une résolution R=130 environ

Complétez votre spectroscope ALPY 200 avec les produits ci-dessous

Modules complémentaires

Modules complémentaires : spécifications techniques

Description Ref Shelyak Type acc. Inclus Commentaire
Module de guidage PF0036 Module de guidage Pour visualiser l’entrée de la fente pendant l’observation. Inclus une fente miroir de 23μm.
Module d’étalonnnage PF0037 Module d’étalonnage Pour faire simplement les images de noir, d’étalonnage et de flat

Réseaux

Réseaux : spécificités techniques

Description Ref Shelyak Inclus

R @650 nm

Dispersion (nm/mm)

Réseau intégré : Grism 200 t/mm 130

Fentes

Fentes : spécifications techniques

Description Ref Shelyak Inclus
Material (% reflexion)
Taille miroir
Traitement AR
Commentaire
Fente standard 23μm SE0140 Chrome (55%) 11 x 10 mm 400 – 700 nm Vient avec le module de calibration Alpy.
Fente standard 23 μm SE0136 Nickel (non poli) D = 15mm Trou physique, pas de traitement Fente NON réfléchissante. Contient un trou de 25 μm, un autre de 3 mm, et 4 fentes : 25, 50, 100 et 300μm.
Fente photométrique SE0145 Chrome (55%) 11 x 10 mm 400 – 700 nm Requiert le module de guidage.
Fente 35μm SE0150 Chrome (55%) 11 x 10 mm 400 – 700 nm Requiert le module de guidage.
Fente 50μm SE0151 Chrome (55%) 11 x 10 mm 400 – 700 nm Requiert le module de guidage.
Fente Haute Performance SE0247 Alu protégé (92%) 13 X 12,5 mm 350 – 800 nm Requiert le module de guidage.
Fente miroir 10μm SE0253 Chrome (55%) 12,2 x 13 mm 400 – 700 nm Requiert le module de guidage. Fente très étroite pour l’Alpy 600 (à utiliser avec des caméras CMOS à petits pixels)

Caméras de guidage recommandées

Caméras recommandées : spécifications techniques

Description Ref Shelyak Inclus
Type acc.
Refroidie
Commentaire
Caméra de guidage ASI 174 mini EL0244 Caméra de guidage Non C’est la caméra de guidage standard pour l’Alpy 600. Convient pour la plupart des applications. Requiert le module de guidage.
Caméra de guidage ASI 120 mini EL0304 Caméra de guidage Non C’est la caméra”économique” pour le guidage de l’Alpy 600 Requiert le module de guidage.
Caméra QHY174-MM Pro EL0253 Caméra de guidage Oui Caméra refroidie pour des observations extrêmes (cibles très faibles avec des temps de pose supérieurs à 30s). Requiert le module de guidage.

Caméras d’acquisition recommandées

Caméras recommandées : spécifications techniques

Description Ref Shelyak Inclus
Type acc.
Refroidie
Commentaire
ZWO ASI 533MM-Pro EL0327 Caméra science Oui Caméra CMOS de dernière génération (2022)
Atik 414EX mono SE0176 Caméra science Oui Caméra CCD particulièrement sensible pour les cibles faibles

Autres accessoires

Autres accessoires : spécifications techniques

Description Ref Shelyak Inclus
Type acc.
Commentaire
Alimentation 12V/3A

EL0073

Pour le module de calibration
Alim 12V/7A + faisceau 4 voies SE0133 Pour le module d’étalonnage. Alimentation 12V de puissance (7A), pour alimenter plusieurs accessoires (caméras, lampes, etc). Livré avec un câble de 5m en silicone, et 4 connecteurs (2x 2,5 mm et 2x 2,1 mm)
Bague adaptatrice T pour SCT BA0027 Pour monter le module d’étalonnage sur un télescope SCT avec un filetage 2″ (50,8mm)
Adaptateur fibre optique SE0131 Pour monter une fibre optique sur l’alpe 600 (connecteur FC)
Bague ST8/10 PU0149 Permet de monter un Alpy 600 sur une caméra SBIG ST8 ou ST10. Remplace la face avant de la caméra.
Adaptateur monture C SE0129 Pour utiliser l’Alpy 600 avec une caméra en monture C
Bague adaptatrice M42-31.75 PU0124 Permet de monter un Alpy 600 dans un porte-oculaire 31,75 mm
Ampoule de rechange pour flats EL0116 Lampe Halogène pour le module d’étalonnage.
Ampoules Argon-Neon SE0148 Lampe d’étalonnage de rechange (Argon & Néon). Nécessite le module d’étalonnage.
Lentille de Barlow SE0128 Pour utiliser l’alpy 600 avec un APN (tirage 55mm).
Porte-Oculaire pour le guidage SE0125 Porte-oculaire pour le guidage Alpy 600. Il complète le module de guidage et permet de guider à l’oeil nu, plutôt qu’avec une caméra. Pour oculaire de 31,75mm. Oculaire non fourni.
Module SPOX câble court ES0015 Module SPOX pour contrôler les lampes de flat et étalonnage à distance. A utiliser nécessairement avec le module d’étalonnage (PF0036). Version avec câble court (80cm), pour installation sur le télescope.
Module SPOX câble long ES0014 Module SPOX pour contrôler les lampes de flat et étalonnage à distance. A utiliser nécessairement avec le module d’étalonnage (PF0036). Version avec câble long (5m), pour utilisation à côté du télescope.
Réducteur de focale 0.63x SCT F/6.3 EL0110 Réducteur de focale pour un télescope SCT. Passe le rapport F/D à 6,3.

Tout savoir sur le spectroscope ALPY 200 :

Description

Note : C’est Robin Leadbeater qui le premier – il y a plusieurs années – nous avait suggéré de faire une variante de l’Alpy 600 pour observer les cibles faibles. Merci Robin !
L’Alpy 200 et le logiciel Demetra (développé spécialement pour l’Alpy 600) vous permettront de réaliser des spectres de grande qualité scientifique.
L’Alpy 200 vous ouvre les portes de l’astrophysique des cibles aux portes de l’univers et vous permetra de réaliser des spectres d’objets très faibles comme les supernovae, les quasars ou autre galaxies très faible en luminosité.
L’Alpy 200 est un spectroscope à fente, compact (quelques cm de longueur), performant, modulaire, et facile à mettre en œuvre. C’est un véritable instrument scientifique, il vous accompagnera longtemps
Son pouvoir de résolution (R=130) lui permet de couvrir tout le domaine visible et même un peu plus (typiquement de 375nm dans le proche UV à 750 nm dans le proche IR).  L’élément disperseur est un grism, c’est à dire la combinaison d’un prisme et d’un réseau de diffraction (200t/mm).
La fente permet d’isoler une frange de la source de lumière. Cela apporte plusieurs avantages : on isole l’objet que l’on souhaite observer, on peut travailler sur des objets étendus (nébuleuses, planètes), on peut faire des spectres d’étalonnage… grâce à la fente, la qualité du spectre obtenu devient indépendant des conditions d’observation (seeing, problèmes de suivi du télescope, etc). L’Alpy 200 est livrée avec plusieurs fentes interchangeables (cf photo ci-contre), pour couvrir de nombreuses situations d’observation.
La compacité et la légèreté de l’Alpy 200 le rendent compatible avec de petits instruments (lunette ou télescope, à partir de 80mm de diamètre), sur des montures modestes.
L’optique de l’Alpy 200 a été spécialement calculée pour donner la meilleure qualité d’image, sur tout le domaine visible, avec une grande ouverture (F/4). Vous serez surpris de la quantité d’informations que l’on peut extraire d’un si petit spectroscope ! Cette qualité est telle que de nombreuses publications scientifiques s’appuient sur des observations avec l’Alpy 200.

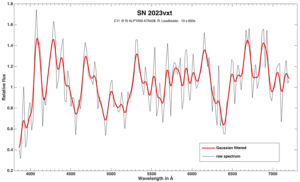

Ci-dessus,  spectre obtenu par Robin Leadbeater avec l’Alpy 200 et un C1 sur la supernovae 2023 vxt de magnitude 18,6 (10 poses de 600s).
L’Alpy 200 est robuste, peu sensible aux variations de température, et nécessite peu de réglages. Cela en fait un spectroscope facile à mettre en œuvre, pour obtenir rapidement des résultats spectaculaires. L’exploitation est encore simplifiée grâce au logiciel Demetra fourni gratuitement c’est un logiciel qui accompagne vos observations depuis l’acquisition jusqu’à la réduction de données.
L’Alpy 200 est modulaire, c’est à dire qu’il peut s’utiliser de différentes manières. En visuel (de jour), avec un Appareil Photo Numérique (APN), avec une caméra CCD, sur table ou derrière un télescope, les configurations possibles sont nombreuses, et les interfaces standards.
L’Alpy 200 peut-être complété par deux modules optionnels : le module de guidage et le module d’étalonnage. Le module de guidage a pour fonction de visualiser le champ observé par le télescope, et donc de sélectionner, puis de suivre l’étoile que vous voulez observer. Le module d’étalonnage quant à lui permet de faire des spectres de flats et d’une lampe d’étalonnage (Argon-Néon), pour faire un étalonnage en longueur d’onde rapide de vos spectres.
Avec le logiciel Demetra, vous pouvez exploiter votre Alpy 200, depuis l’acquisition des spectres jusqu’à la réduction des données. Demetra est disponible gratuitement ICI.
Nous recommandons la caméra ZWO ASI533MM-Pro pour l’acquisition de spectres avec l’Alpy 200, mais toute caméra avec un capteur de plus de 14mm de longueur et un tirage mécanique entre 10 et 20mm fera l’affaire.

Spécifications

  • pouvoir de résolution : R ~130  avec fente de 23µm
  • ouverture : F/4
  • fentes à plusieurs positions : trou 25µm; fentes 25µm, 50µm, 100µm, 300µm (tolérance 5µm); trou de 3mm.
  • longueur de fente : 3mm.
  • léger : 200g
  • compact: 65mm de long pour un diamètre de 45mm
  • adaptation télescope coulant 31.75mm ou filetage M42x0.75 f avec tirage mécanique ou backfocus (distance entre le rebord de l’adaptateur 31.75mm et la fente) : 3.8mm
  • montage caméra acquisition M42x0.75, tirage mécanique : 10.5-21mm
  • Backfocus total avec le module de calibration et le module d’autoguidage : 64mm

Composition

– Le spectroscope Alpy 200
– Plusieurs fentes interchangeables
Logiciel Demetra
