Spectroscope Lhires III

5 100,00  TTC - 4 250,00  HT

Le spectroscope Lhires III, est le roi de la Haute Résolution (R = 18.000). Instrument historique de Shelyak, il a été conçu pour observer les détails dans une (ou plusieurs) raie spectrale. C’est l’outil idéal pour travailler avec l’effet Doppler et observer l’activité des étoiles.

Complétez votre spectroscope Lhires III avec les produits ci-dessous

Modules complémentaires

Modules complémentaires : spécifications techniques

Description
Ref Shelyak
Type acc.
Inclus
Commentaire
Module de guidage intégré
Module de guidage
Module d’étalonnage intégré
Module de calibration
SPOX avec câble 0,8m
ES0013
Autres modules complémentaires
Pour contrôler les lampes de flat et étalonnage à distance. Câble court pour une installation sur le télescope.
SPOX avec câble 5m
ES0012
Autres modules complémentaires
Pour contrôler les lampes de flat et étalonnage à distance. Câble long pour une utilisation à côté du télescope.

Réseaux

Réseaux : spécificités techniques

Description
Ref Shelyak
Inclus

R @650 nm

Dispersion (nm/mm)

Blaze

Module réseau Lhires III 2400 traits/mm
SE0005
18000
1,3
VIS (holographic)
Module réseau Lhires III 1800 traits/mm
SE0121
11000
2,2
500 NM
Module réseau Lhires III 1200 t/mm
SE0006
5900
3,9
500 nm
Module réseau Lhires III 600 t/mm
SE0007
2800
8,2
500 nm
Module réseau Lhires III 300 t/mm
SE0008
1400
16,6
500 nm
Module réseau Lhires III 150 t/mm
SE0009
700
33,3



500 nm

Fentes

Fentes : spécifications techniques

Description
Ref Shelyak
Inclus

Material (% reflexion)

Taille miroir

Traitement AR

Commentaire

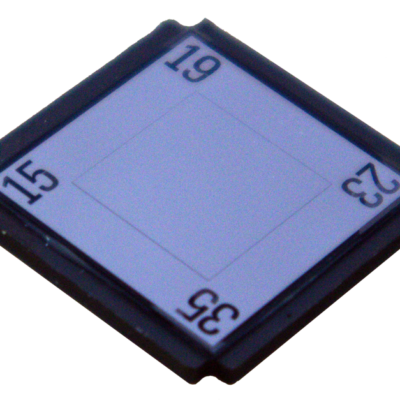

Fente multi largeurs 15/19/23/35 µm
SE0116
Chrome (55%)
17 x 17 mm
400 – 700 nm
Fentes 15, 19, 23, 35μm

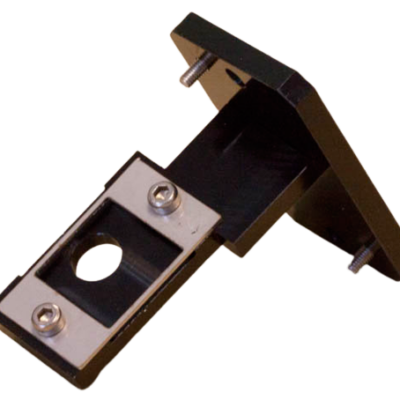

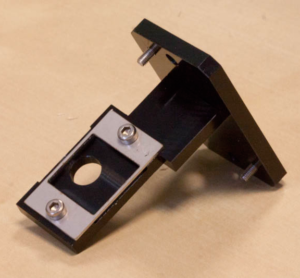

Support de fente Lires III
SE0192
A ajouter pour chaque fente supplémentaire

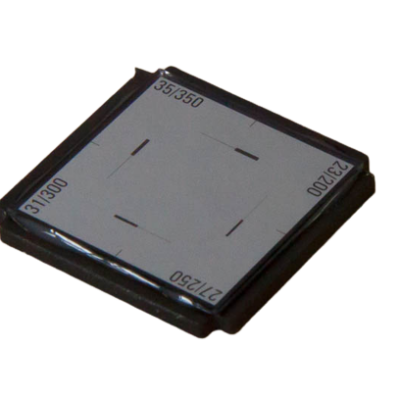

Fente Photométrique 23/27/31/35 µm
SE0194
Chrome (55%)
17 x 17 mm
400 – 700 nm
23/200, 27/250, 31/300, 35/350μm

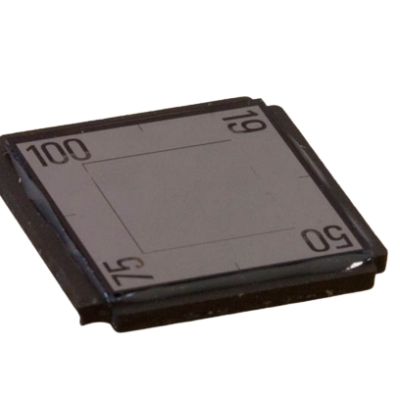

Fente large 19/50/75/100 µm
SE0122
Chrome (55%)
17 x 17 mm
400 – 700 nm
Trou 19μm + fentes 50, 75, 100 μm

Caméras de guidage recommandées :

Caméras recommandées : spécifications techniques

Description
Ref Shelyak
Inclus

Type acc.

Refroidie



Commentaire

Caméra ASI174 mini
EL0244
Caméra de guidage
Non
Caméra non refroidie, suffisante pour la majorité des applications.

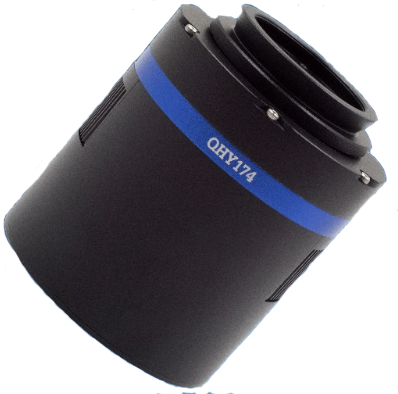

Caméra QHY174-MM Pro
EL0253
Caméra de guidage
Oui
Caméra refroidie, pour des poses longues (> 30 secondes). Utile uniquement pour les cibles faibles, en basse résolution.

Autres accessoires

Autres accessoires : spécifications techniques

Description
Ref Shelyak
Inclus

Type acc.

Commentaire
Alim 12V/7A + faisceau 4 voies
SE0133
Alimentation
Alimentation 12V de puissance (7A), pour alimenter plusieurs accessoires (caméras, lampes, etc). Livré avec un câble de 5m en silicone, et 4 connecteurs (2x 2,5 mm et 2x 2,1 mm)
Jeu de bagues caméra d’acquisition : backfocus 13 mm
SE0110
Bagues
Pour caméra avec backfocus de 11 à 15 mm
Jeu de bagues caméra d’acquisition : backfocus 23 mm
SE0012
Bagues
Pour caméra avec backfocus de 21 à 25 mm
Jeu de bagues caméra d’acquisition : backfocus 17 mm
SE0014
Bagues
Pour caméra avec backfocus de 15 à 19 mm
Jeu de bagues caméra d’acquisition : backfocus 25 mm
SE0080
Bagues
Pour caméra avec backfocus de 23 à 27 mm
Jeu de bagues caméra d’acquisition : backfocus 34 mm
SE0082
Bagues
Pour caméra avec backfocus de 32 à 36 mm
Adaptateur 2 pouces
BA0001
Bagues
Coulant 2″ pour Lhires III. Permet le montage du Lhires III sur un télescope avec un porte-oculaire de 2″ (50,8 mm)
Lampe Ar-Ne de rechange
SE0148
Lampe de rechange
Lampe d’étalonnage de rechange (Argon & Néon). Nécessite le module d’étalonnage.

Tout savoir sur le spectroscope Lhires III :

Description

Un instrument de référence

Le spectroscope Lhires III est l’instrument « historique » de Shelyak Instruments. Conçu à la suite de l’Ecole d’Astrophysique du CNRS en 2003 pour l’observation des étoiles Be, il a depuis trouvé de très nombreuses applications.

Résolution & domaine spectral

Avec un pouvoir de résolution R=18.000, il permet d’accéder aux mesures des vitesses par effet Doppler, ainsi qu’à des détails incroyables dans le profil d’une raie.
Le module réseau livré en standard a 2400 traits/mm, c’est lui qui donne la pleine résolution. Il peut être remplacé par un module optionnel, pour accéder à d’autres résolution – ce qui fait du Lhires III un instrument polyvalent. Il est possible d’adapter sa résolution à son projet. Des objets plus faibles sont alors accessibles: Novae, comètes brillantes…

Le domaine spectral couvert est limité (de l’ordre d’une dizaine de nanomètres, haute résolution oblige), mais vous pouvez sélectionner n’importe quelle longueur d’onde dans le domaine visible (400-750nm), grâce à une butée micrométrique.

De nombreux projets pédagogiques autour de l’effet Doppler sont désormais possibles, comme par exemple la rotation de Jupiter ou Saturne

Exemple de spectre de Jupiter,

montrant la rotation de la planète

(inclinaison des raies solaires).

Ouverture

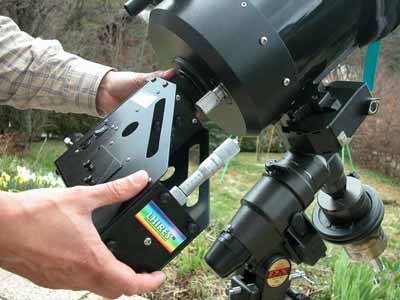

L’ouverture de F/10 le rend particulièrement adapté aux télescopes Schmidt-Cassegrain. Mais il peut aussi être monté sur d’autres instruments plus ouverts (en ajoutant une lentille de Barlow).

Système de guidage

Grâce à sa fente réfléchissante, le Lhires III permet de positionner et de maintenir l’étoile cible dans la fente avec précision. Une caméra de guidage (non fournie) permet d’asservir les mouvements du télescope (autoguidage), et assurer une observation optimale.

Fente interchangeable

La fente interchangeable fournie en standard (15-19-23-35µm) permet d’adapter l’instrument à la plupart des observations, en privilégiant si besoin la résolution ou la luminosité. D’autres fentes sont également disponibles en option (fentes larges, fentes photométriques), pour étendre encore les possibilités.

Interfaces mécaniques

Le Lhires III est livré avec une interface télescope pour Schmidt-Cassegrain. Si vous souhaitez l’adapter sur un porte-oculaire 50.8mm (deux pouces), utiliser l’adaptateur 50,8mm en option.

L’adaptateur CCD fourni en standard est adapté auxcaméras ATIK. (tirage mécanique – ou backfocus – de 13mm). Nous proposons un large choix de bagues d’adaptation dans notre catalogue d’accessoires.

La caméra de guidage est en monture C.

Aller encore plus loin avec le Lhires III

Au delà de la connaissance que le Lhires III peut vous apporter dans le domaine de l’astrophysique, c’est également un outil de collaboration entre astronomes amateurs et professionnels: étude des étoiles de type Be, suivi d’étoiles variables, etc… De nombreuses publication scientifiques ont été réalisées sur la base d’observations avec un Lhires III.

Le support d’une très large communauté

Le Lhires III est largement utilisé de par le monde et vous pourrez trouvez de nombreux exemples d’utilisation ainsi que des conseils sur la liste de discussion Spectro-L: https://groups.io/g/spectro-l ou encore sur le forum de spectroscopy : ARAS

Spécifications

  • Pouvoir de résolution R ~18000 (avec la fente de 23 µm)
  • Dispersion de 0.012nm (pixels de 9µm, autour de Hα)
  • Ouverture F/10
  • Architecture de type Littrow (le même doublet achromatique sert de collimateur et d’objectif)
  • Bagues d’adaptation pour différents type de détecteurs: caméras CCD, Appareil Photographiques Numériques, etc.
  • Fente réfléchissante pour un guidage précis (4 positions 15/19/23/35 µm).
  • Longueur fente 8 mm
  • Longueur d’onde sélectionnée par micromètre dans tout le domaine visible (400-700 nm)
  • Lampe d’étalonnage en longueur d’onde (argon/néon) intégrée
  • Lampe intégrée tungstène pour les flats
  • Lampes d’étalonnage motorisées pour une utilisation à distance
  • Adaptateur Schmidt-Cassegrain (2″) en standard, tirage mécanique 68.5 mm,
  • Port de guidage en monture C à deux lentilles (rapport focal : 0.8x), tirage mécanique 17.5 mm caméra de guidage
  • Port d’acquisition en monture T, tirage mécanique jusqu’à 55 mm (compatible APN)
  • Module réseau interchangeable (2400 tt/mm en standard)
  • Léger: 1.7 kg
  • Compact: 250 mm x 200 mm x 83 mm
  • Livré dans une mallette rigide, avec un porte-oculaire et un jeu d’outils.

Composition

  • Le spectroscope Lhires III
  • La fente interchangeable (15-19-23-35µm)
  • L’interface télescope pour Schmidt-Cassegrain
  • L’adaptateur CCD (pour caméra avec back focus de 13mm)
  • Porte-oculaire (pour observer le spectre du Soleil à l’oeil ; oculaire non fourni)
